標準２列Ｂ型８０番で特殊サイズのスプロケット製作 |
|
|

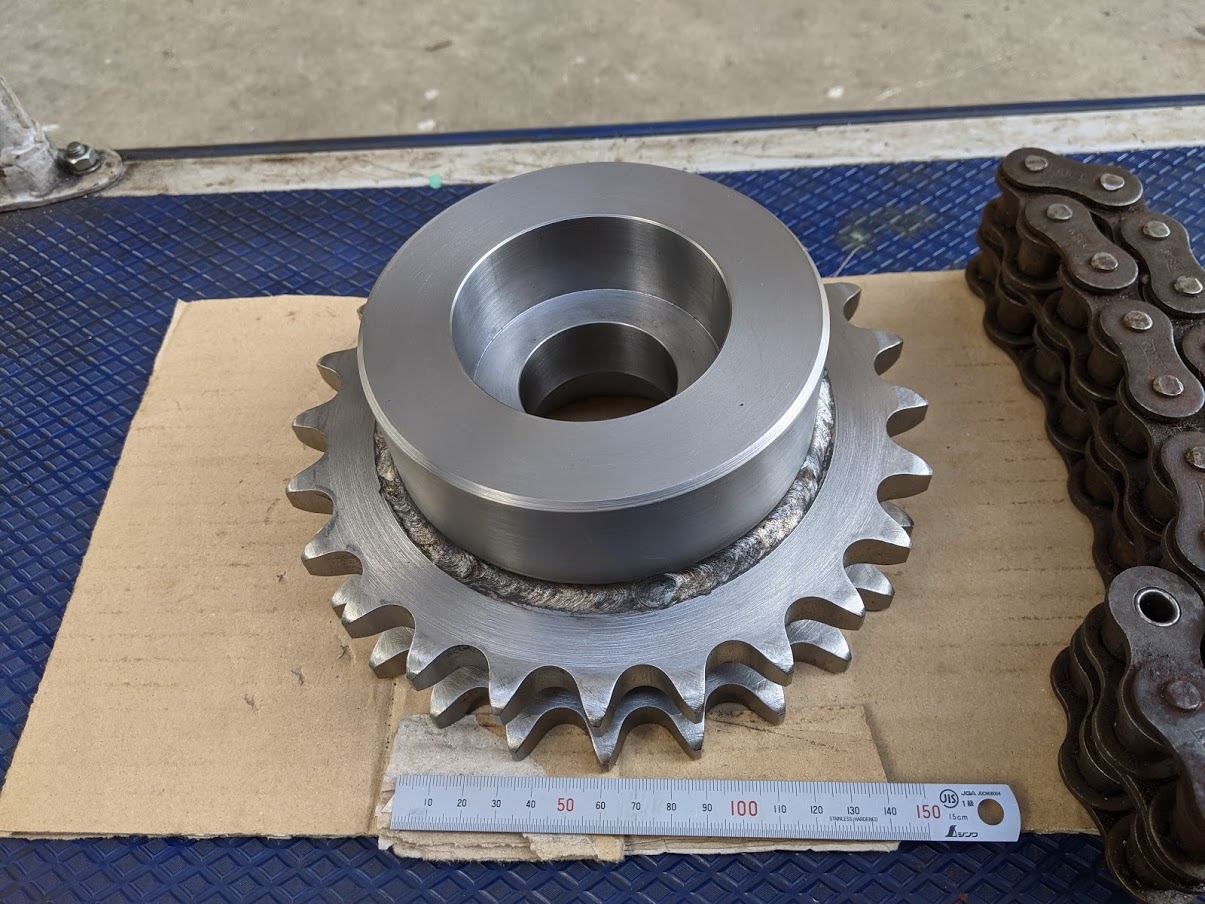

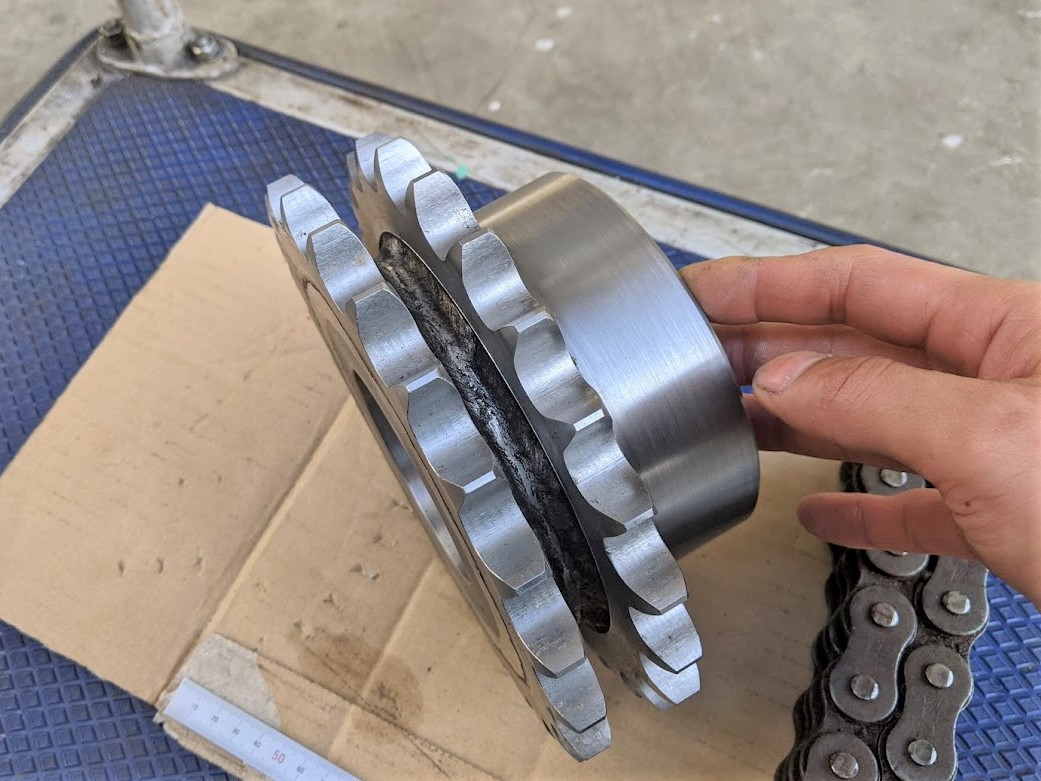

『８０番の標準スプロケットの２列で特殊なＢ型の物を製作して欲しい』 とお客様からご注文を頂いたので加工しました。 『標準２列Ｂ型』のスプロケットは各メーカーから色々なサイズが出ているのですが、今回のタイプはボスが特殊サイズになるため特注で作るしかありません。 と言うことで、溶接構造で製作しました(^^)/ 製作した２列の特注スプロケット。 『前加工⇒溶接⇒仕上げ加工』の順番で製作。  Ａ型をボスに２個溶接して２列にしています。 溶接時の注意点としては、『歯の通りを合わせる』です！  ちゃんと２列の通りが合っているのかの確認を実際に２列用のチェーンを掛けてする必要があるのですが、過去に何かで使った時のチェーンを残しておいたものが今回模範ゲージとして役に立ちました(^^) ローラーチェーン８０番の２列を通してみたところバッチリ！！でした(^^)/  チェーンがキレイに入ったのでこのスプロケットは問題なく使え、無事今回もミッションクリアとなりました！ 少し変わった形状や規格の物でも対応できるよう、牟田鉄工では日頃から様々な模範ゲージを増やし続けております(^^)/ |
|
| |
