大きなブレーキドラム加工③キー溝加工 |
|
|

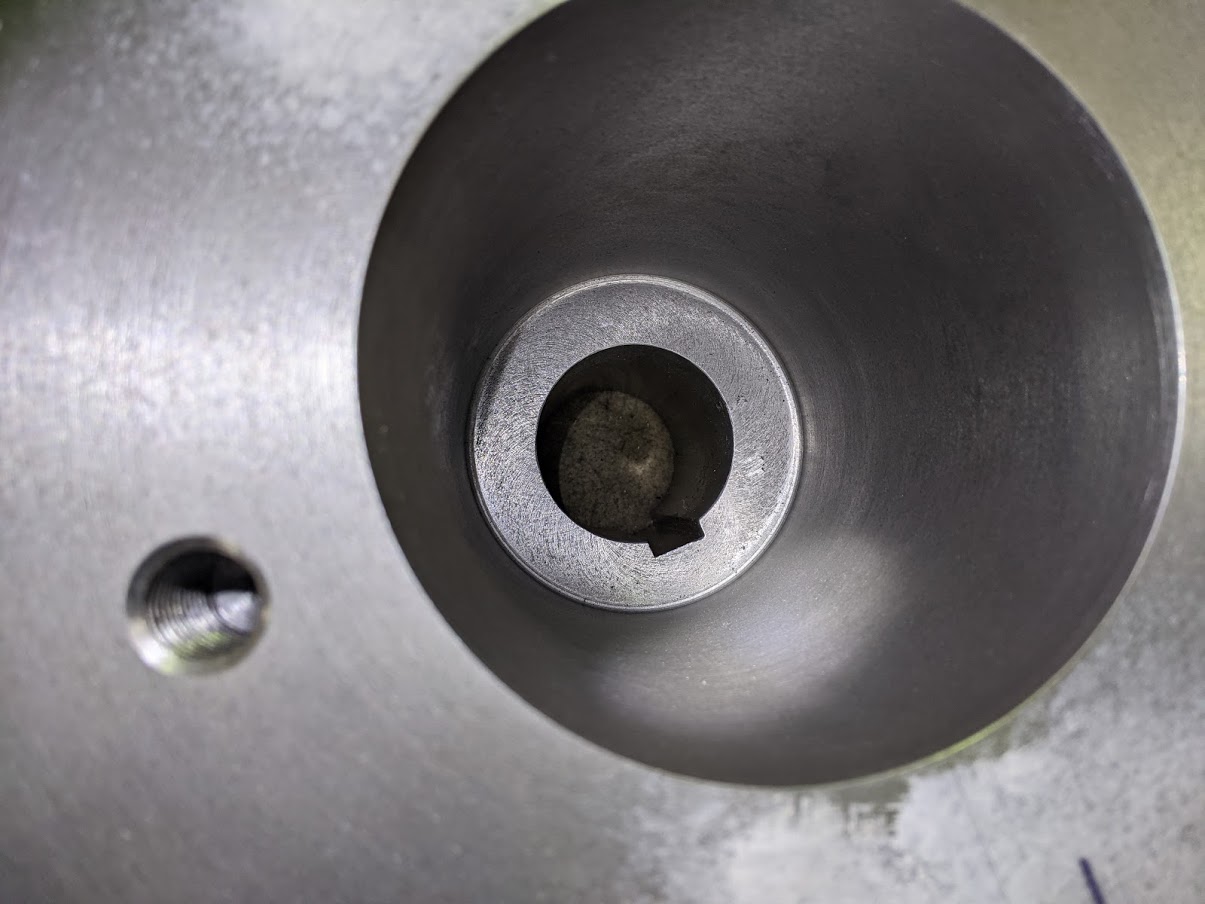

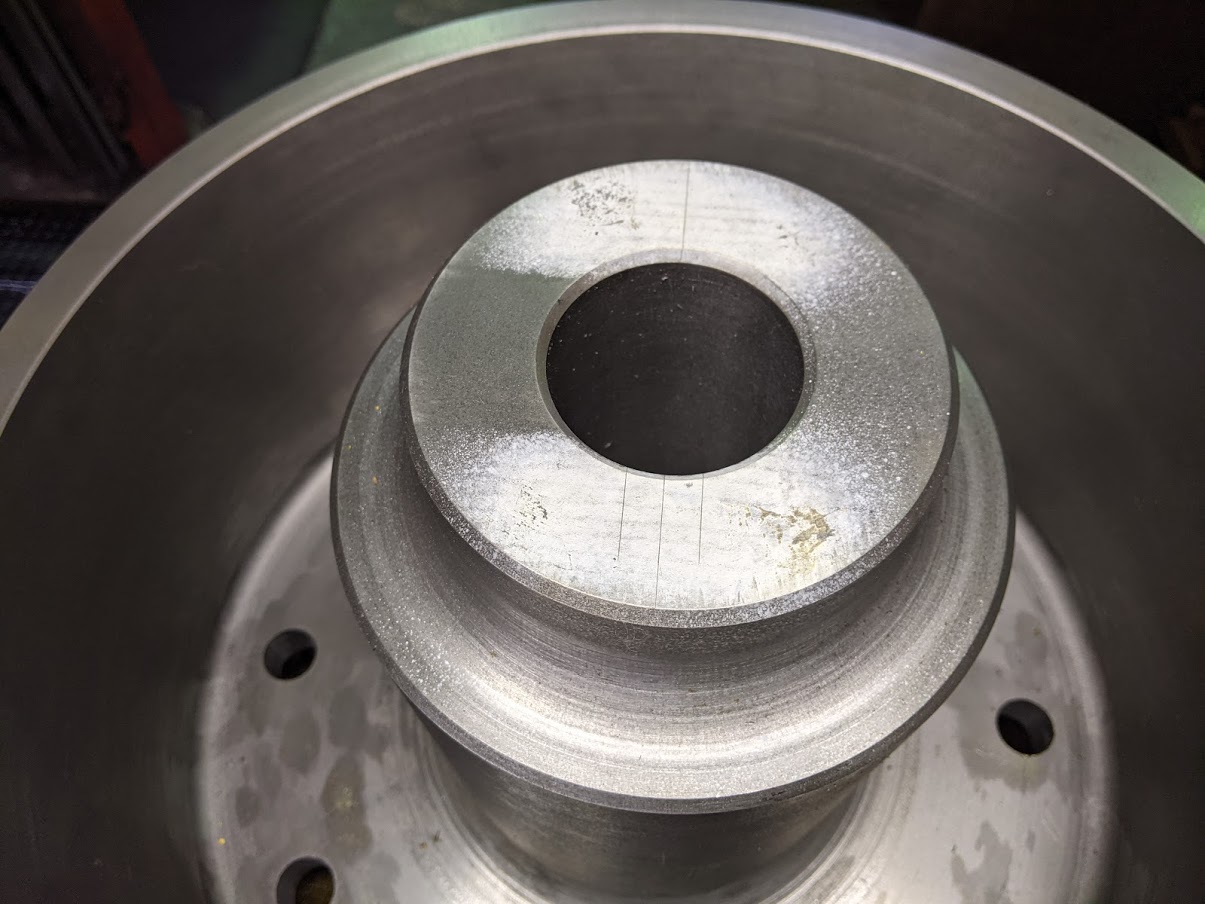

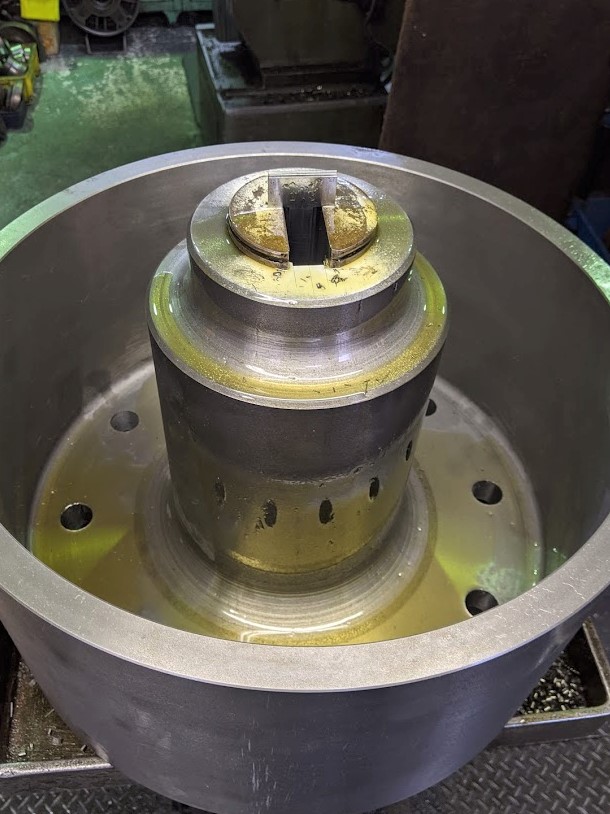

ブレーキドラムにブローチ盤でキー溝を入れていきます(^^)/ 今回のキーはＪＩＳ規格なので治具はあるのですが、大きさが大きさだけに慎重に段取りを行います！ キー幅は規格通りになります。  ブローチ盤にセット。 大きいですが、土台にはしっかり乗っているので安定はしています。 と言うのも今回、安定して乗せる為の治具を製作しました(^^)  キー加工自体は通常と変わらなので、段取りをしっかりしていれば何も問題ありません。 キー溝加工後。 無事に加工できました(^^)  ヌスミ側から見た所。 ヌスミ深さがかなり深いのでバリを取るのに苦労しました(^^;)  スロッターでもキー溝加工は可能ですが、ブローチ盤に乗るサイズならブローチ盤で加工した方が段取り時間・加工時間は５倍、１０倍変わって来るので、ほとんどのキー溝加工はブローチ盤で行っています。 ブレーキドラム、無事に完成しました(^^)/ |
|
| |
