YZ-8Cのオーバーホール②Ｙ軸取り外し |
|
|

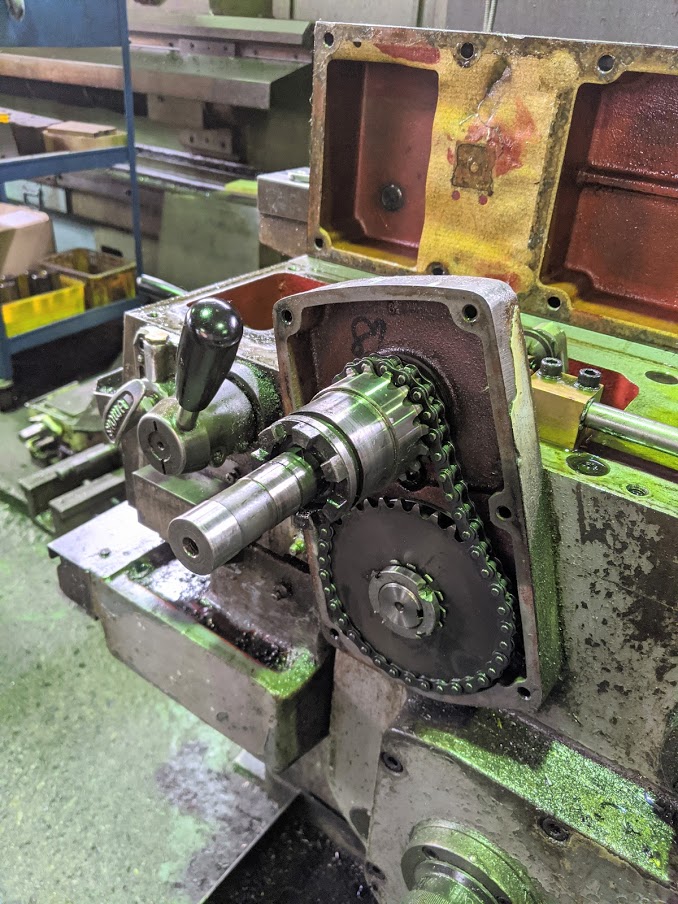

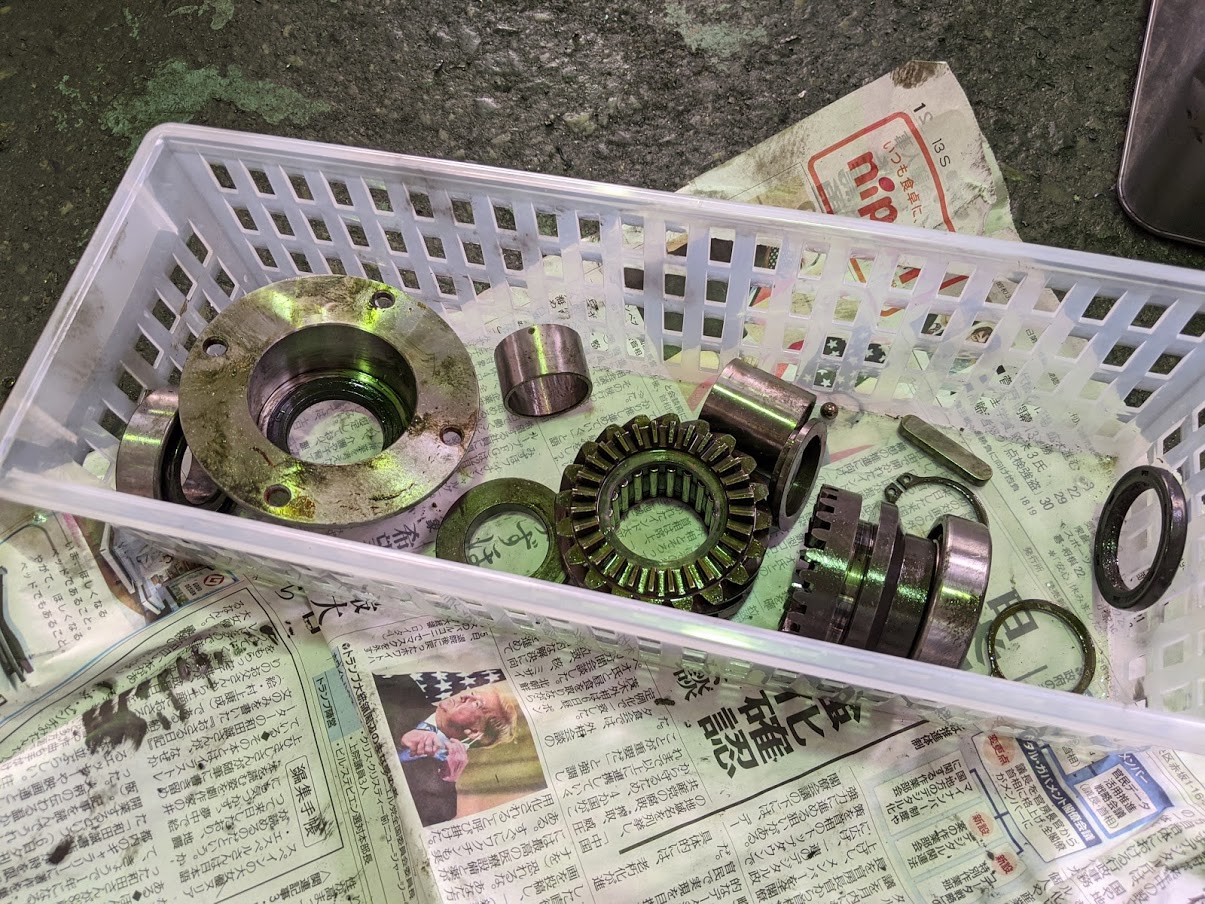

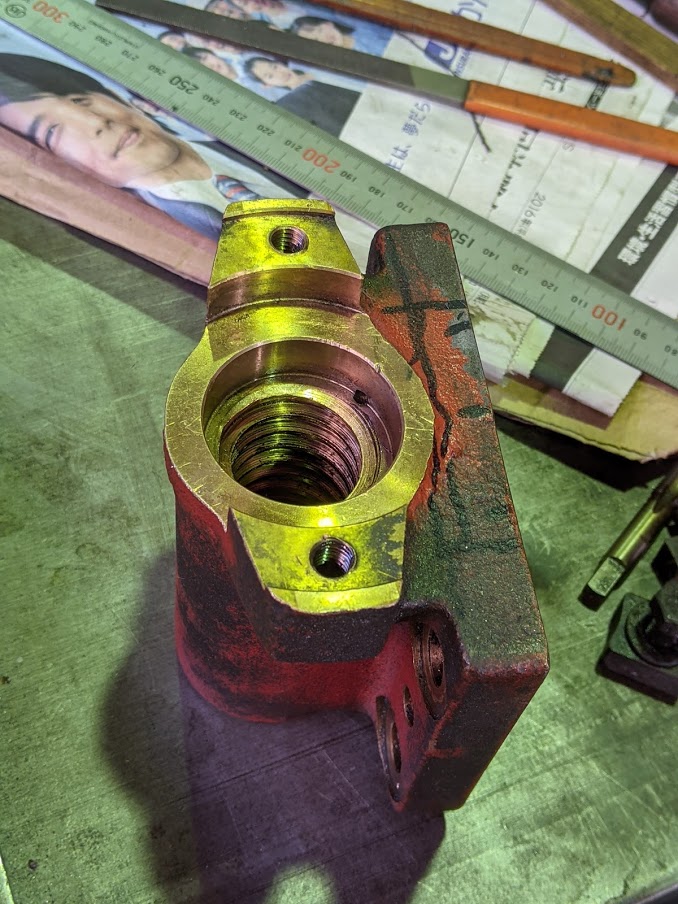

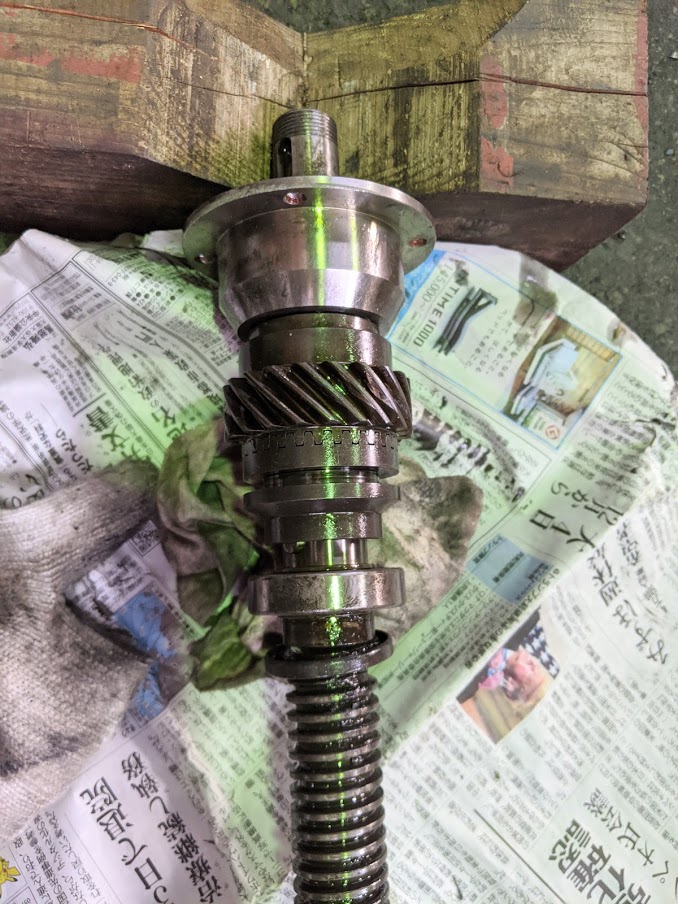

汎用フライス『YZ-8C』のY軸を取り外して行きます！ 手元で操作しているハンドル部から順番に外して行くのですが、ここでも『よく考えられた構造だなぁ』と感心しながらの分解となりました(^^) Y軸を操作するハンドル部。 ハンドルの回転をローラーチェーンでY方向の送りネジに伝えています。  Y軸の送りネジ端側。 手が入りにくいです(^^;)  送りネジを受けるナット。 土台を丁度良い位置に持って来ないと取り外せません。  そのナットを取り外した所。 色や形状から今まで一度も交換して無いと思われます。  Y軸のメネジ取り替えはX軸に比べたら一気に大変になってくるので、Y軸のメネジは恐らく過去一度も交換していないと思われます。 （色や形的にもそんな感じです。） そのため、予想通りメネジの山はかなり消耗していて、交換が必要となります。 オネジ側も取り外して行きます。 送りネジ一式を取り外したところ。 色々部品が付いています。  送りネジと部品をそれぞれ取り外し。 順番が分からなくならないように気を付けます(^^;)  送りネジに組み込まれていた部品。 『なるほどね～』とクラッチの構造に感心します。  ハンドル操作部とその奥の構造部品。 簡単かつ機能的で良く考えられています！  X方向、Y軸方向の送りネジ部共に全部分解できました！  無事に取り外し完了しました(^^) |
|
| |
