スケッチ
機械加工

小さな回転継手製作
お客様が、

『コレと同じ物を作って下さい。材質はお任せします。』

と、壊れた現物を持って来られたので、スケッチをして製作しました(^^)


片方に突起のある半割れ構造になっていて、軸に任意の位置で固定して回転を突起で伝達していると思われます。


スケッチ図を元に加工した回転継手。
壊れた小さな部品をスケッチして現物通りに製作。


２つ割れ構造で片方はタップ穴、片方はキャップスクリュー穴。

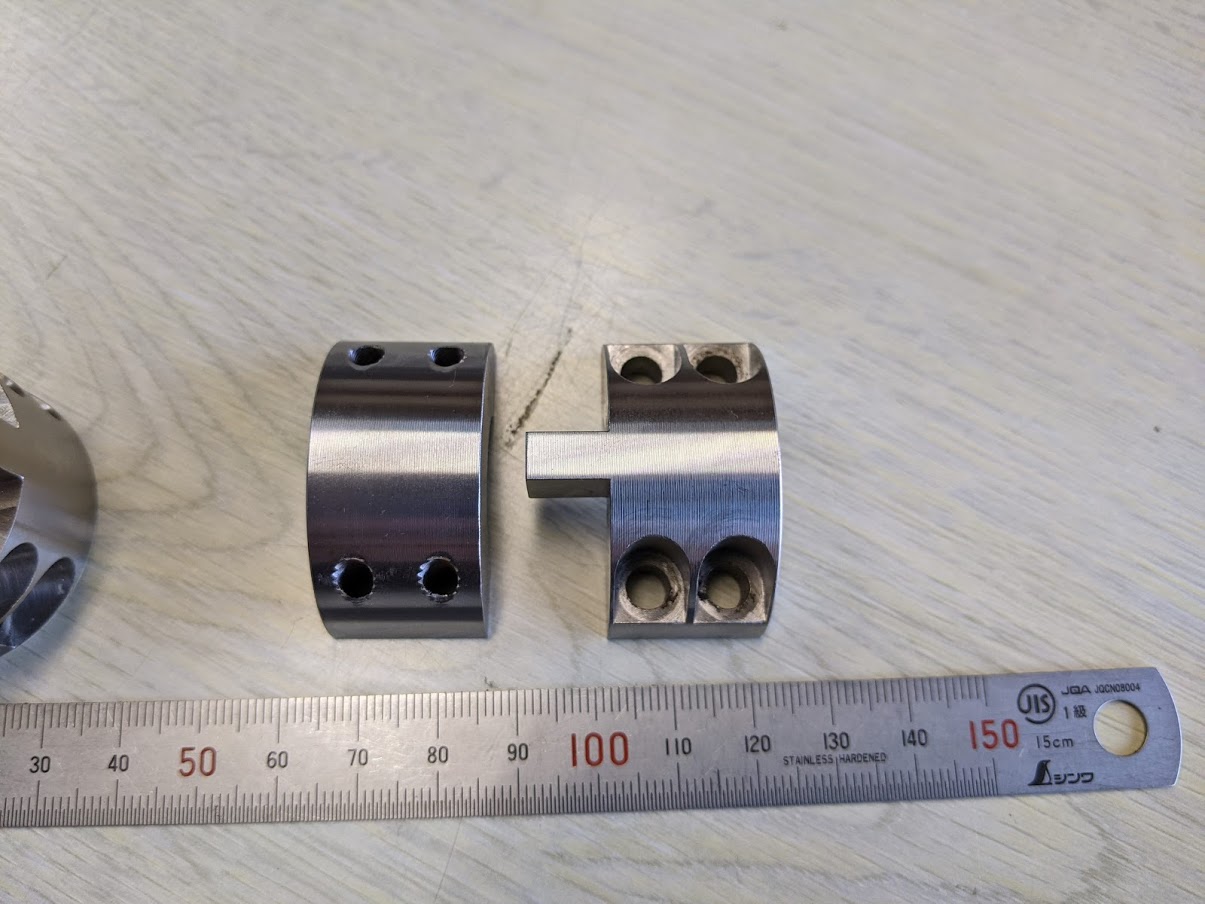

職人さんが一生懸命加工加工した回転継手。

小さな部品加工でしたが、職人さんが頑張って加工してくれました(^^)

『図面無し、現物通り』は牟田鉄工の得意分野です(^^)/
