モーター軸（両頭）の入替：全集中！圧入編 |
|
|

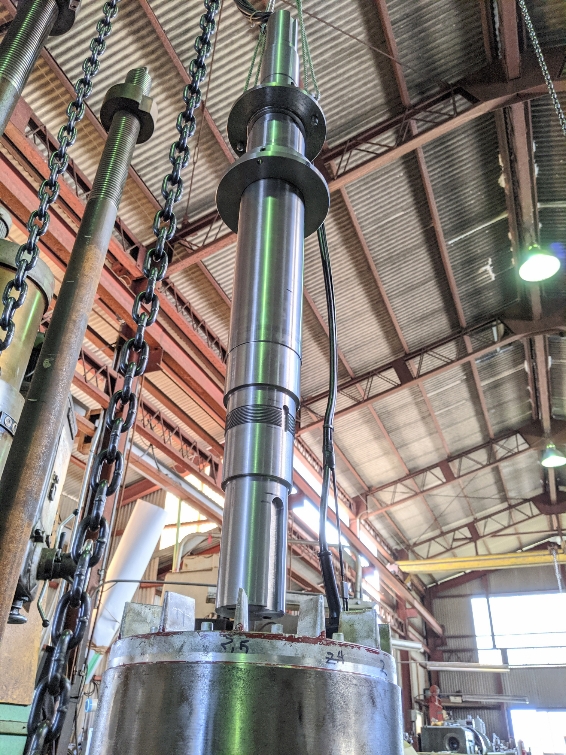

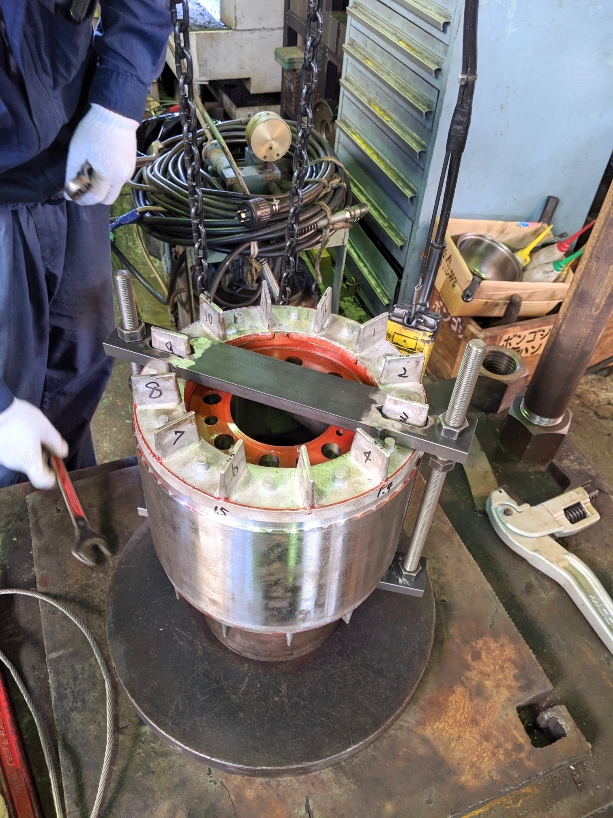

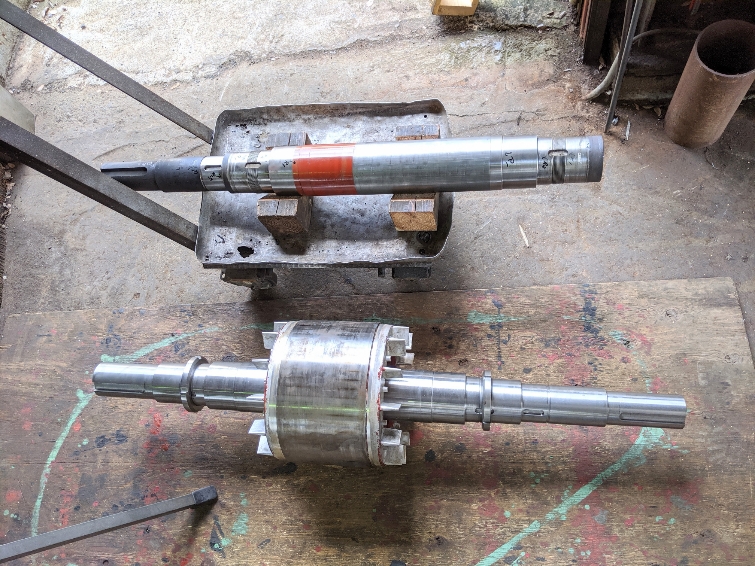

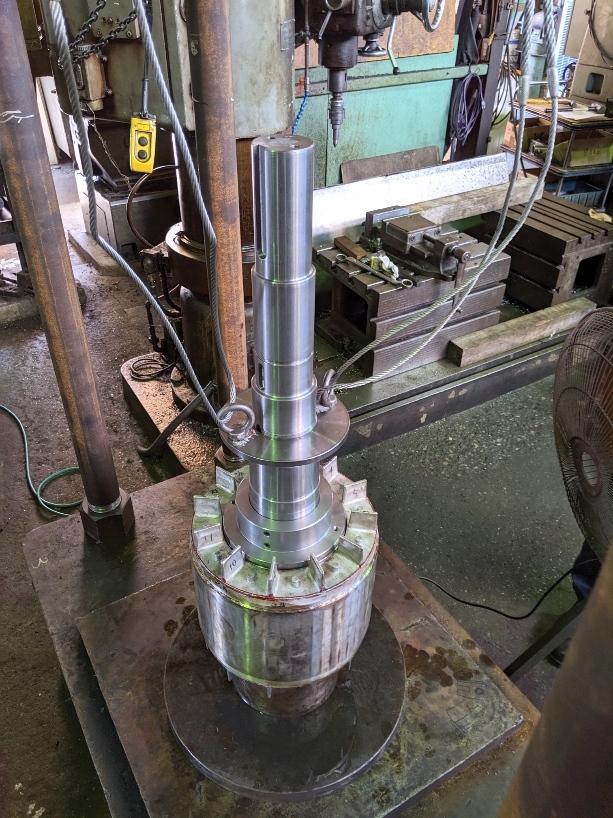

モーター軸の組み込み編です！ ローター（回転子）に製作した軸を圧入するのですが、変な事をすると品物自体がパーになり兼ねないので気を引き締めて取り掛かります！ ローターを台にセット。 受け台や位置の調整を慎重に行います。  軸に作っておいた上下位置決め用のカラーを取り付け、ローターの真上に移動させ降ろします。 上から油圧ジャッキ等の段取りを行い、チェックし忘れは無いか丁寧に確認作業を行います。 ローターに軸をセット＆チェック！！ この上に油圧ジャッキを装着します！  確認作業が終わり準備が完了したので、 全集中！油圧ジャッキで一気に圧入！！ すると、バッチリ！ピシャッと組み込む事ができました！！ （圧入作業に全集中していた為に圧入の写真は撮れてません(^^;)） 圧入完了！軸の出入りもバッチリです！  軸の機械加工後、組み込む為の準備を行うのですが、ローターの底面形状の測定や位置決めのカラーを作ったり、ストッパー用のフランジを作ったり等、圧入が慎重な作業になる為どうしても多くの時間が掛かってしまいます。 圧入以外にもローター自体の重さで柔らかい羽根の部分を傷つけないよう丁寧な取扱いが必要だったので終始気を抜けませんでした。 セットしてからの組み込むまでの時間はわずかなのですが、この作業は何回しても毎回緊張します(^^;) 何はともあれ、今回も無事に組み込む事ができたのでホッとしました(^^)/ 無事にローターに軸が組み込めました！  古い軸（上）と今回製作した分（下）  出力が37kwという大きなモーターで、弊社にとってこのサイズのモーター軸の入れ替え作業は初めてでしたが、無事に任務完了できたので良かったです(^^) |
|
| |
