2020/5/21
|
|
300Aのエルボ管に横穴加工②バイトホルダー製作～仕上げ加工 |
|
|

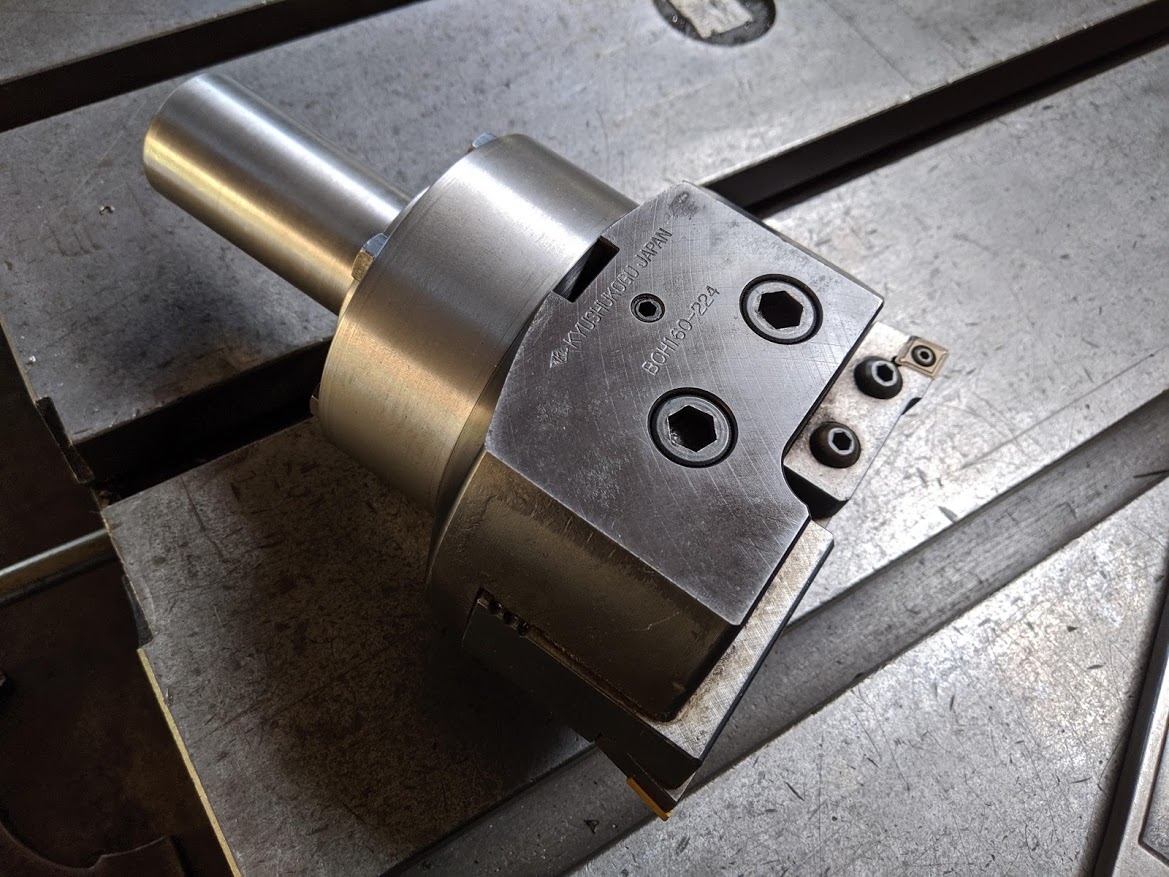

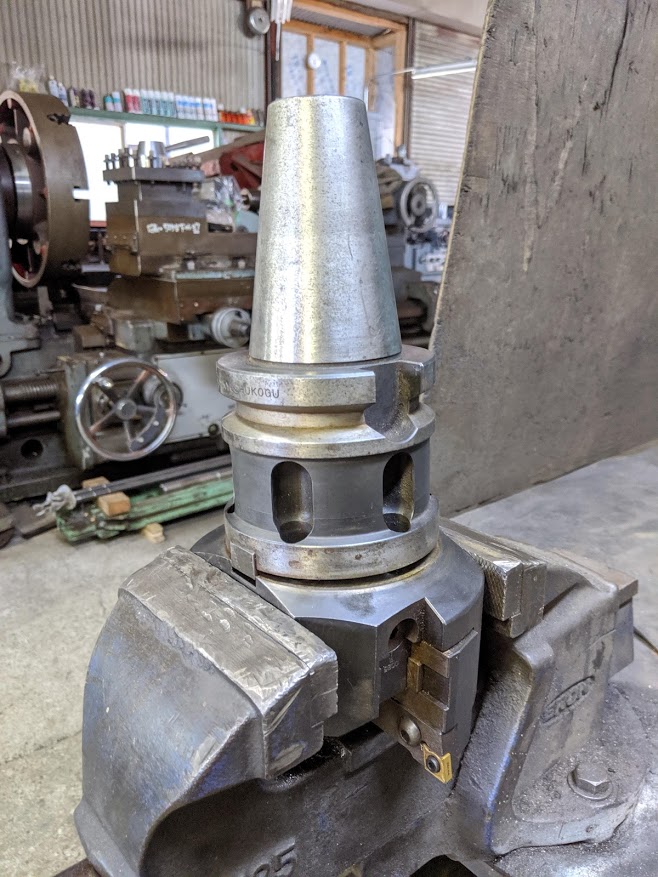

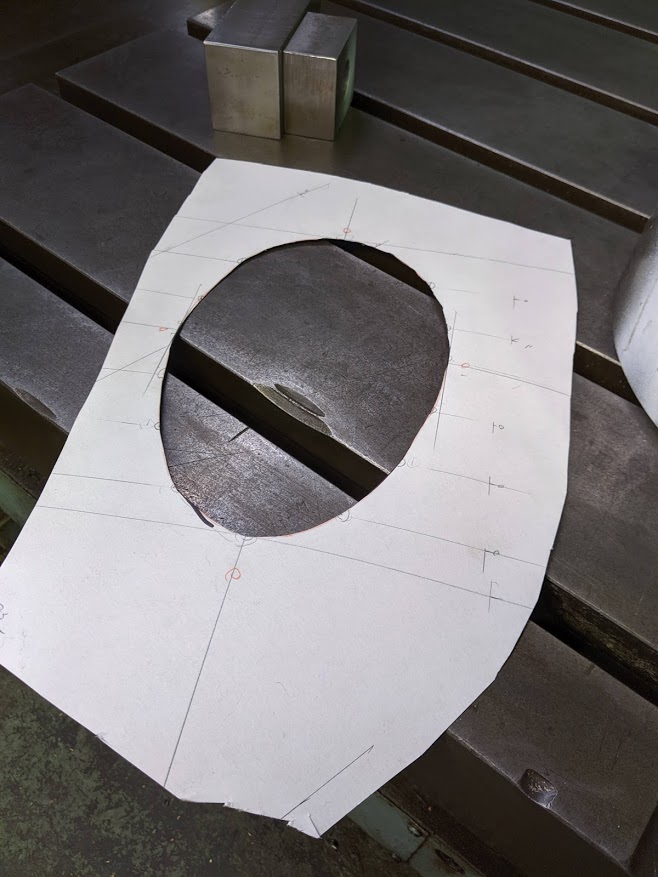

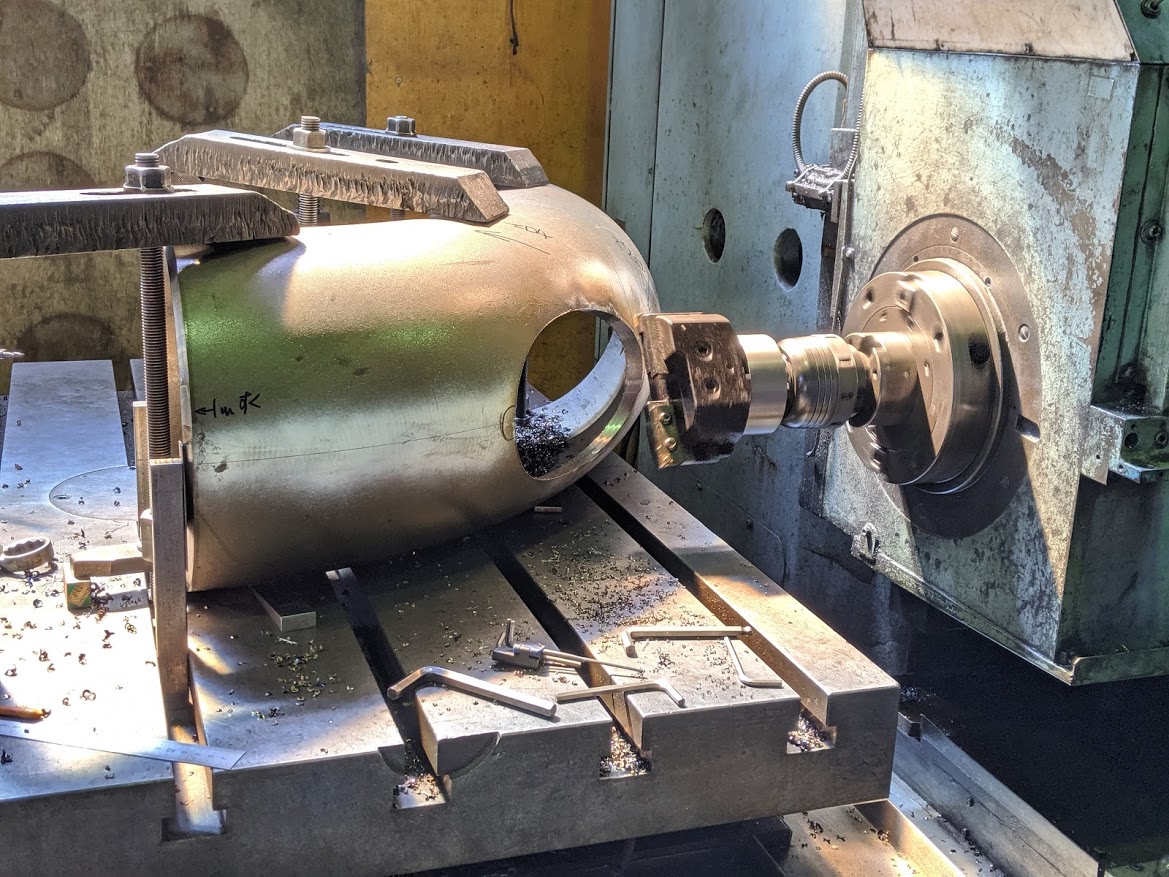

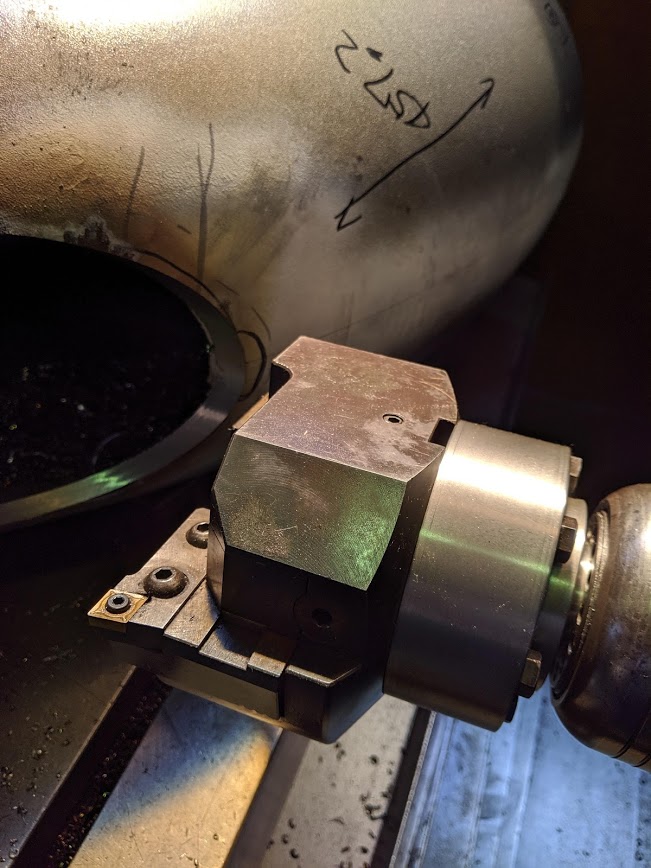

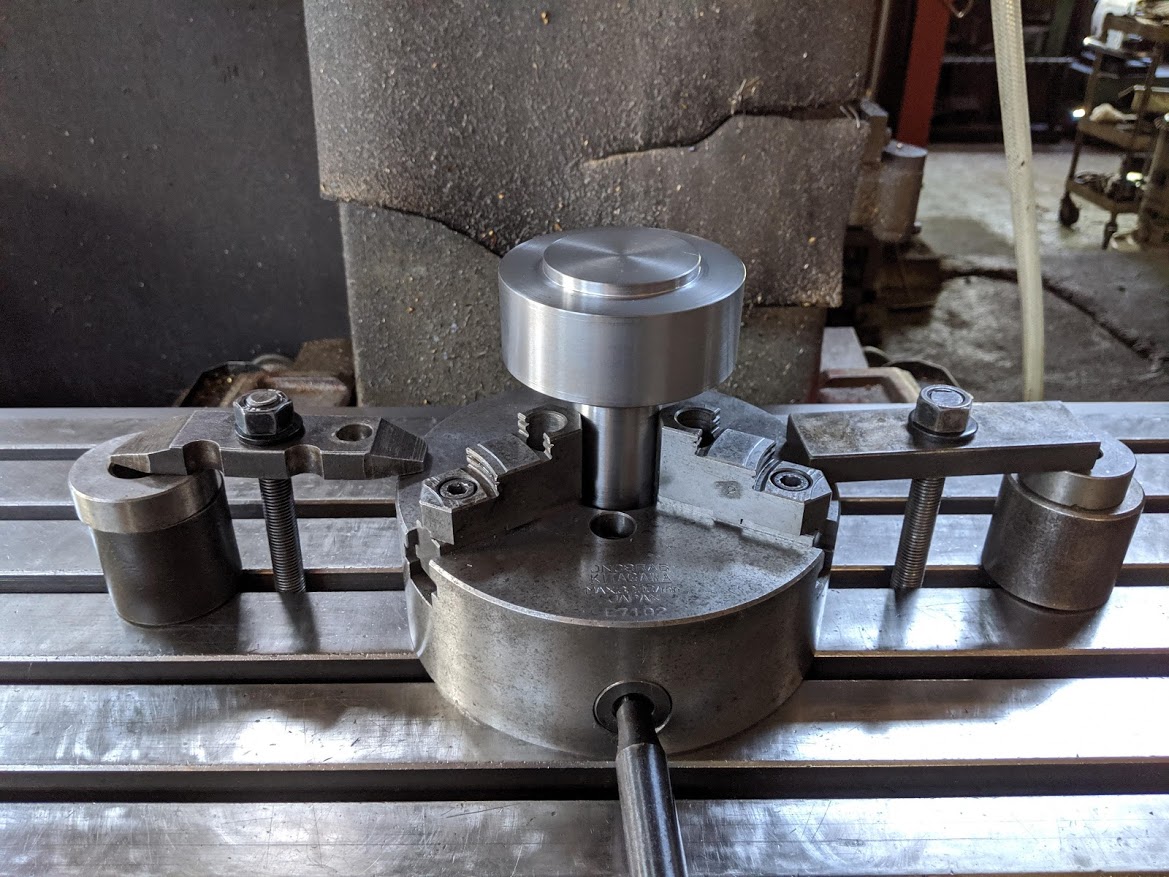

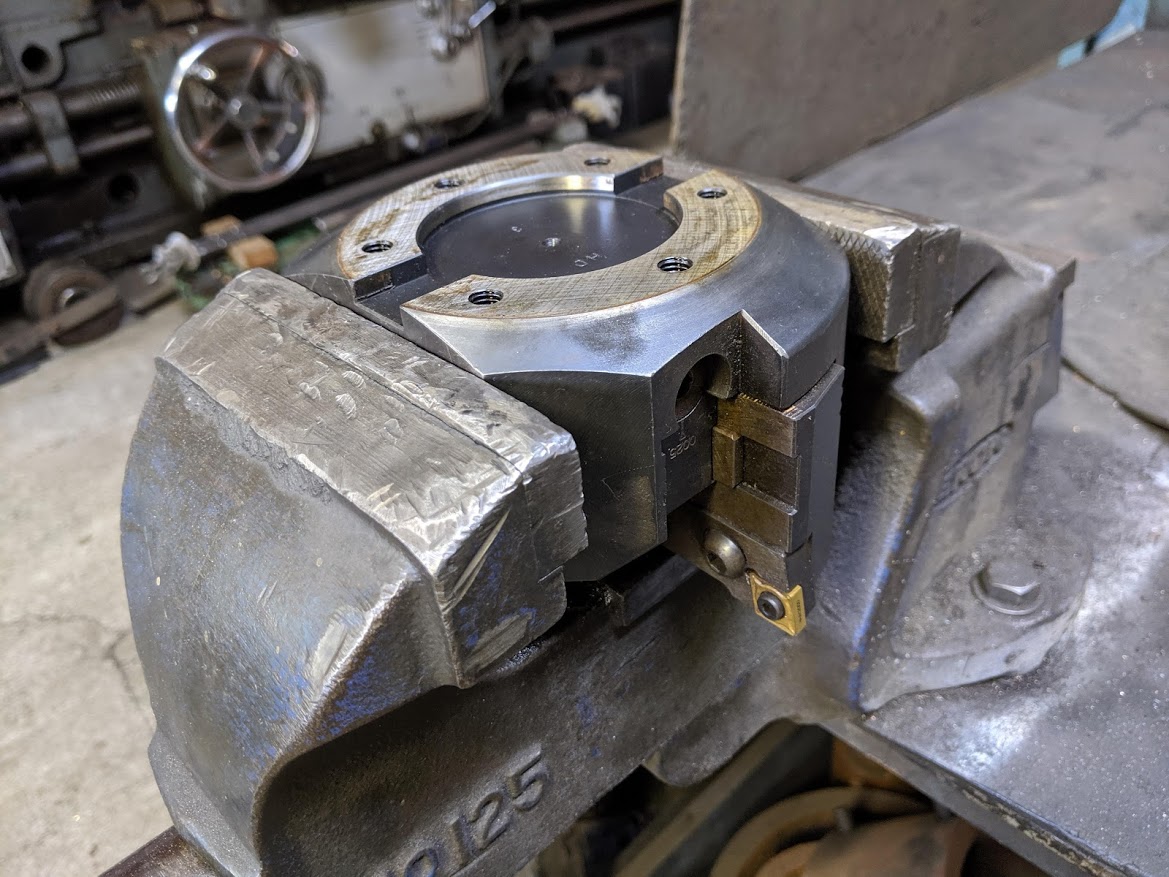

穴の荒加工が完了した300Aのエルボ管。 穴の仕上げ寸法はΦ166mmです。 ㈱九州工具さんのアジャスタブルバランスカッター（BCH120-164）で引き続き仕上げ加工を行いたかったのですが、このバイトではΦ164mmまでしか加工できないので、工具を変更します。 仕上げで使う工具はコレです！！  荒加工と同じく㈱九州工具さんのアジャスタブルバランスカッター（BCH160-224） です！(^^)/ このバイトは穴径がΦ160mm～Φ224mmまで加工できるので、今回の仕上げにはジャストサイズ！！ なんですが！ このホルダーは現状の段取りでは機械にセットできないため、別途ホルダーを作る必要があります。 工具をバラシて形状をスケッチして、これに合うホルダーを製作します。 ボディとホルダーをバラシて取り付け寸法をスケッチします。  スケッチ図を基に旋盤で外周を加工し、フライスで取り付け穴等を加工します。 フライス加工中。 この汎用フライス（㈱山﨑技研さん YZ-8C）は使い勝手が抜群です(^^)/  完成！！(^^)/  ボーリングにセットして仕上げていきます！  ボーリングでの仕上げ加工中。  Φ166mmの穴加工完了しました！  断面形状は正面から見るとキレイな丸ですが、パッと見は展開図通り『卵型』になっていました。 展開図。この形状と同じ形になりました(^^)  少し特殊な段取り＆加工になりましたが、職人さん、頑張って無事に加工完了してくれました(^^) |
|
| |
