シャーリング修理㉙完成！！！ |
|
|

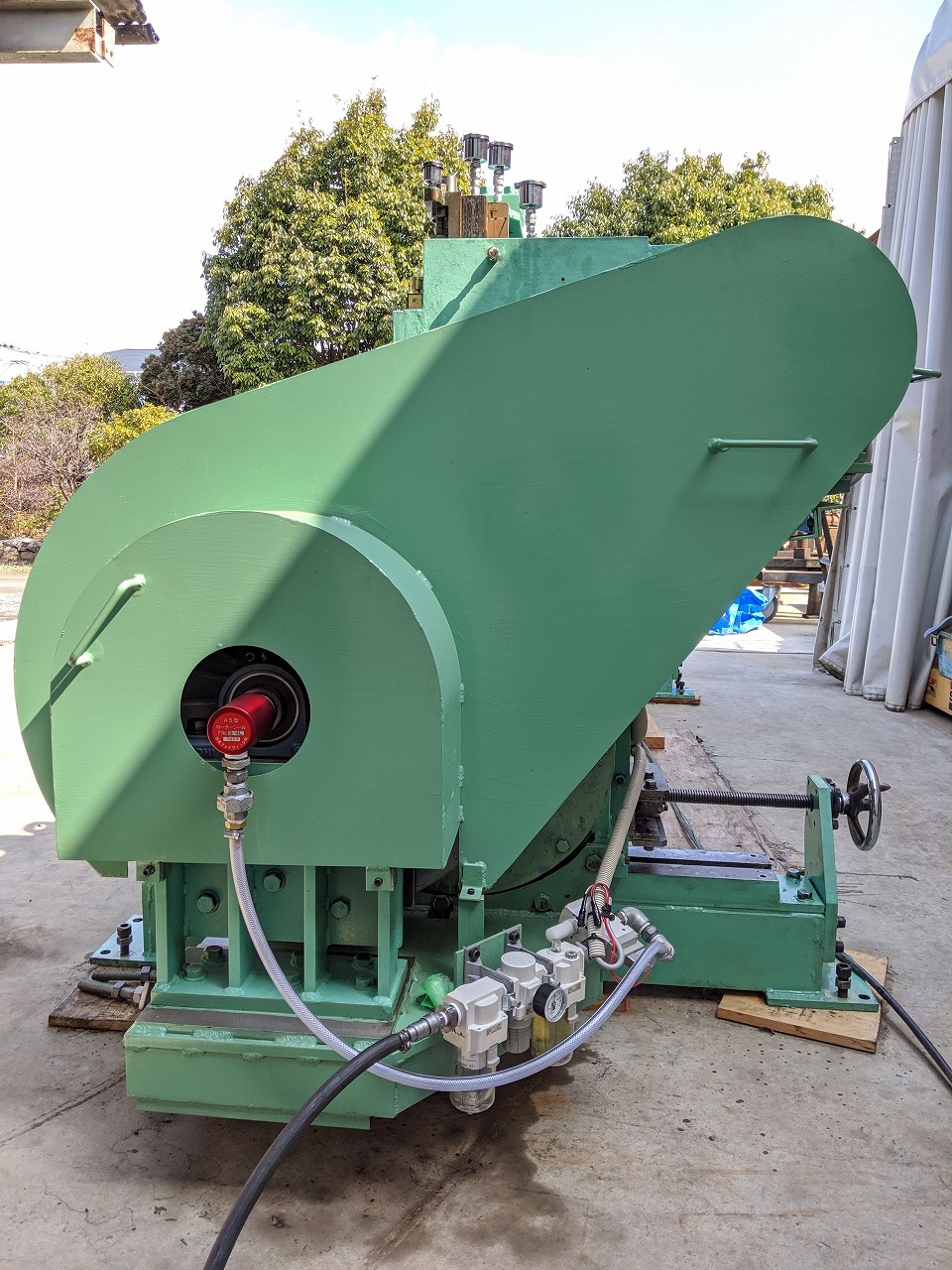

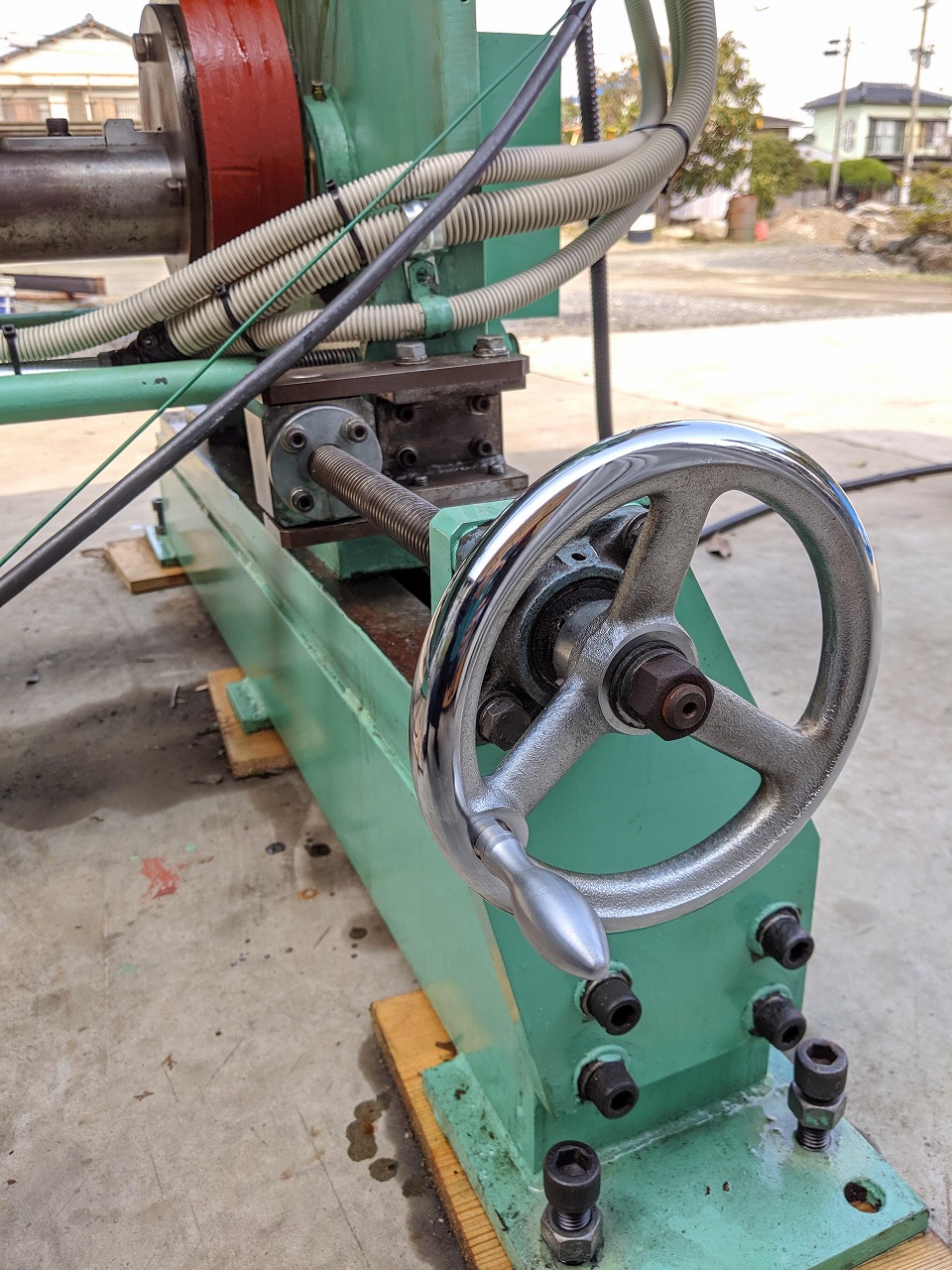

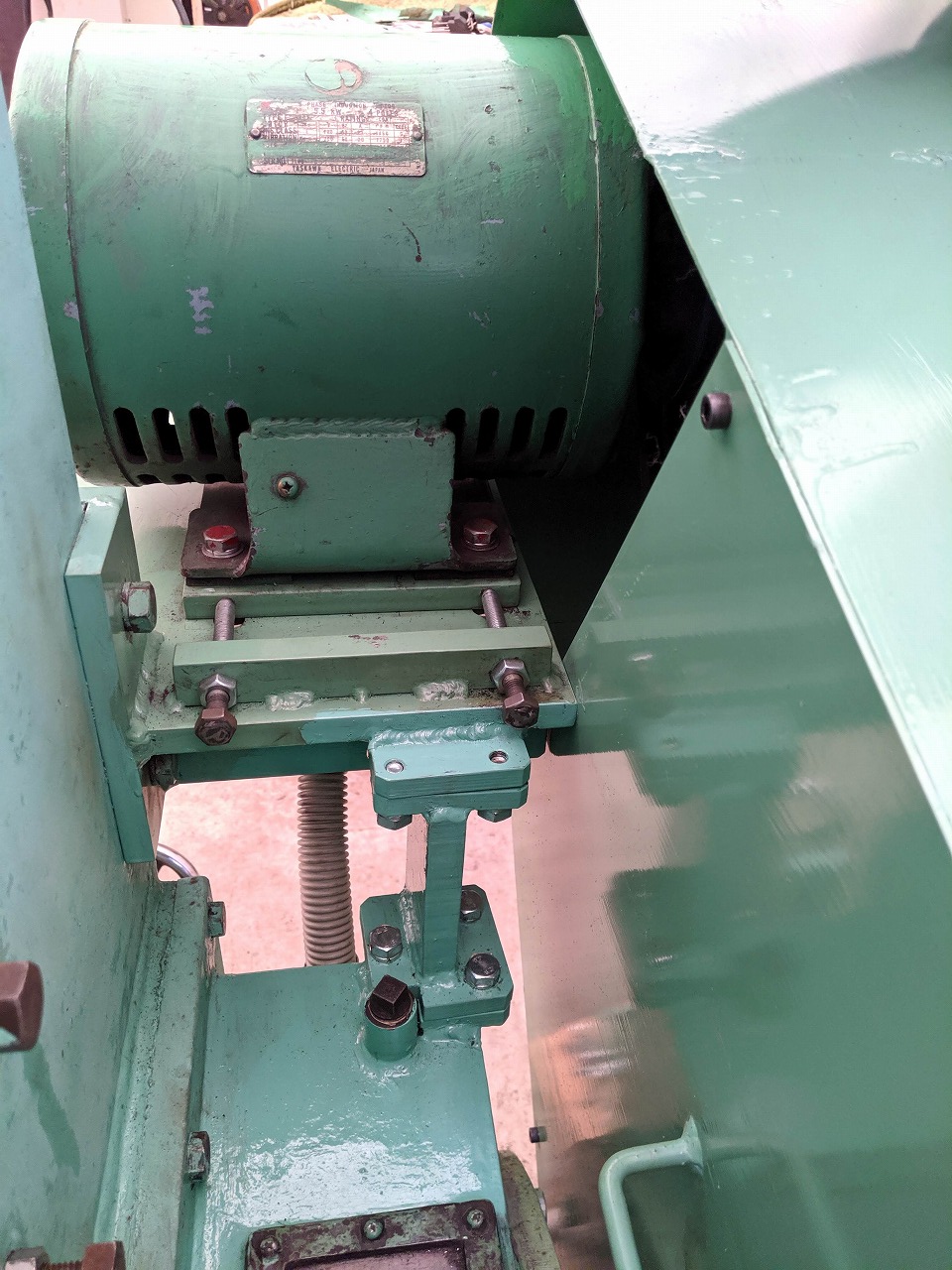

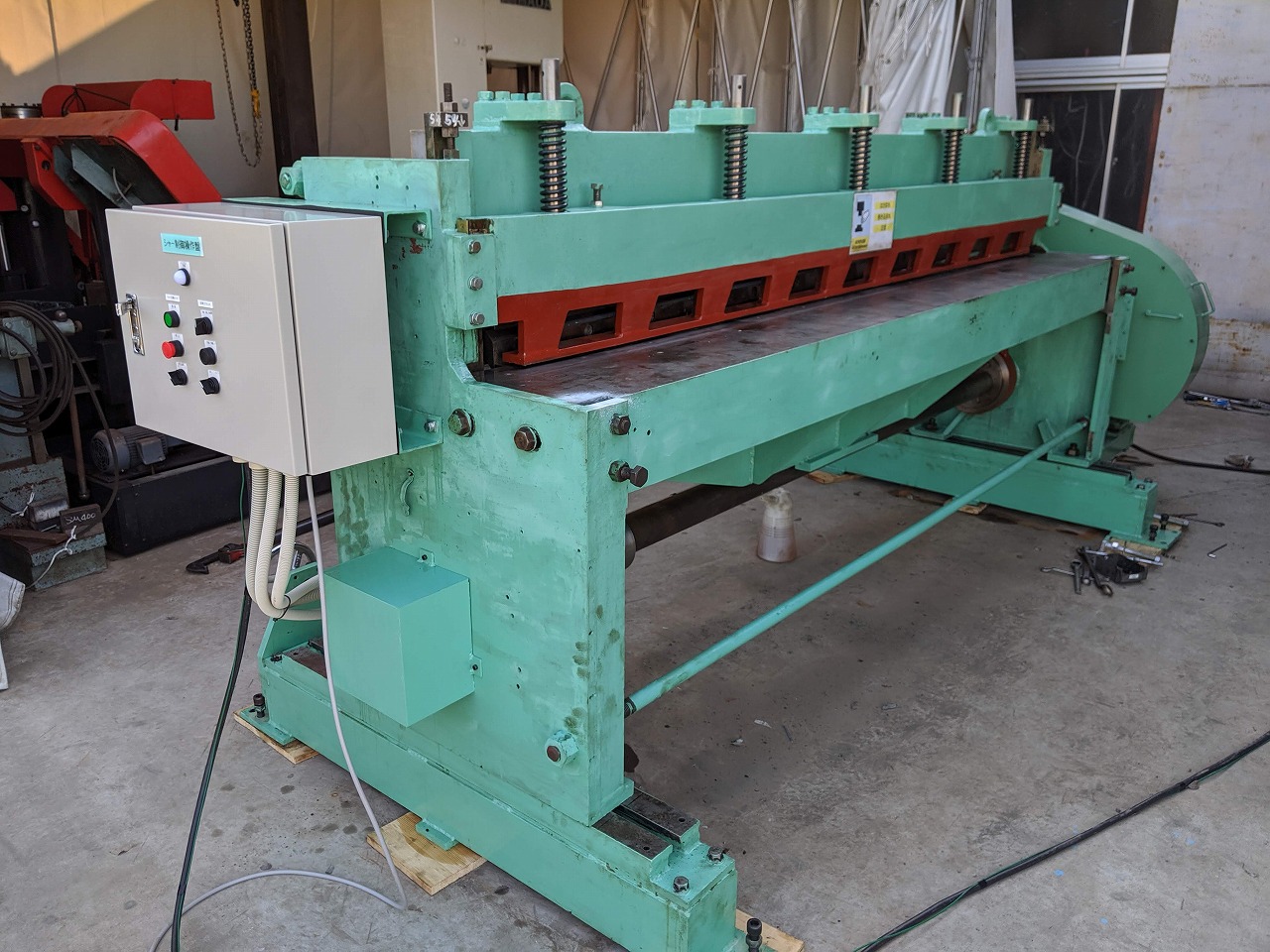

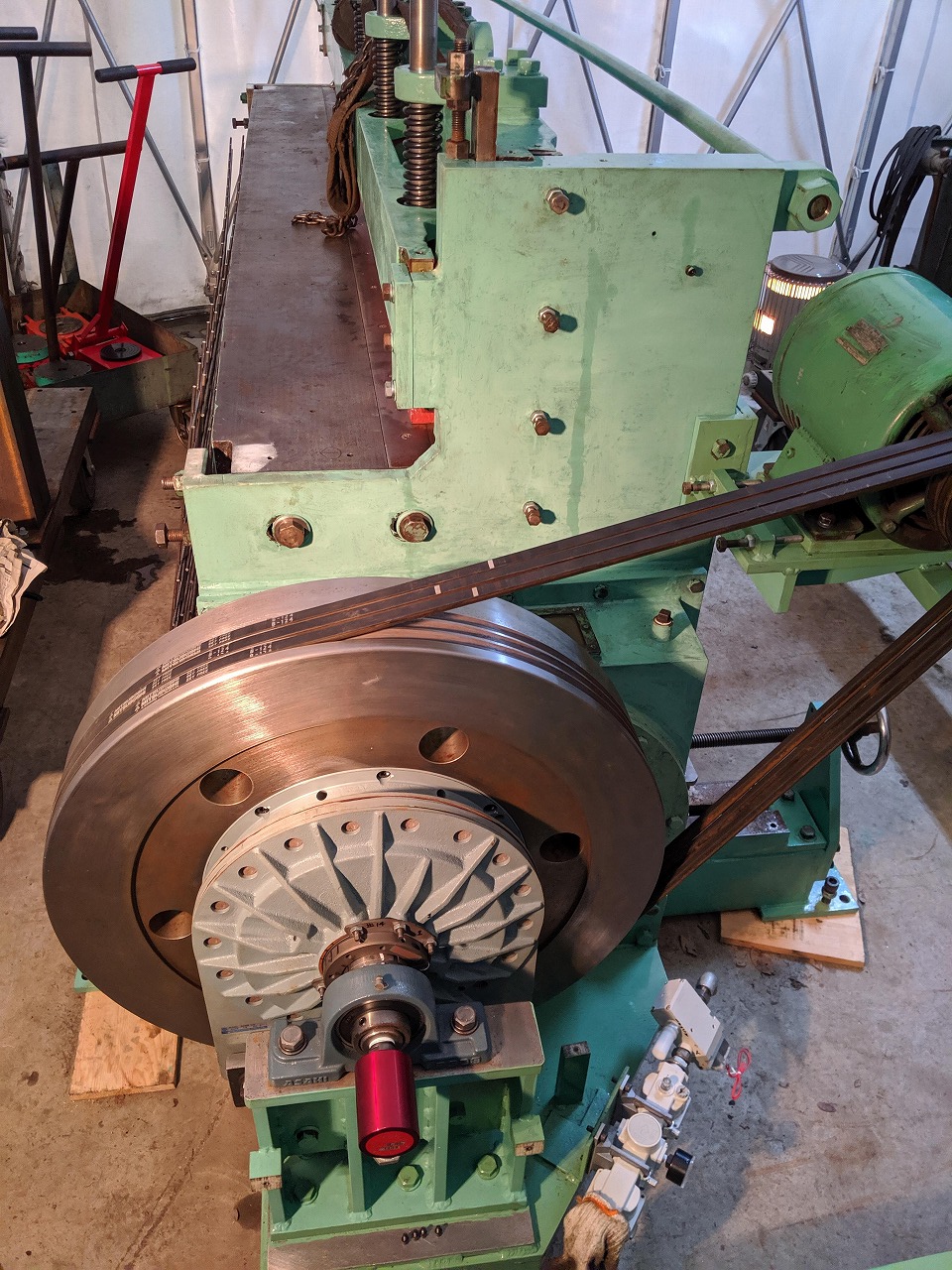

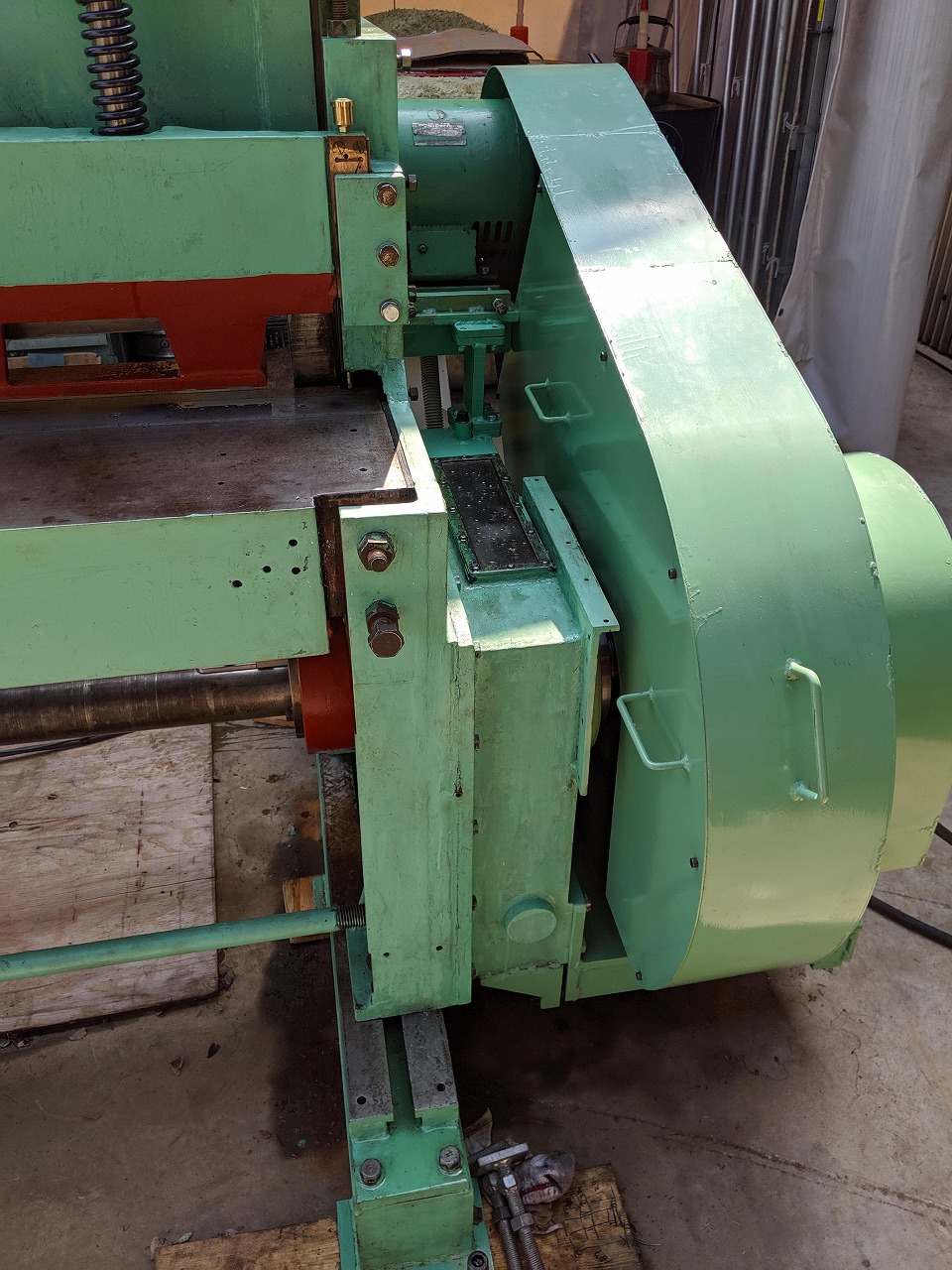

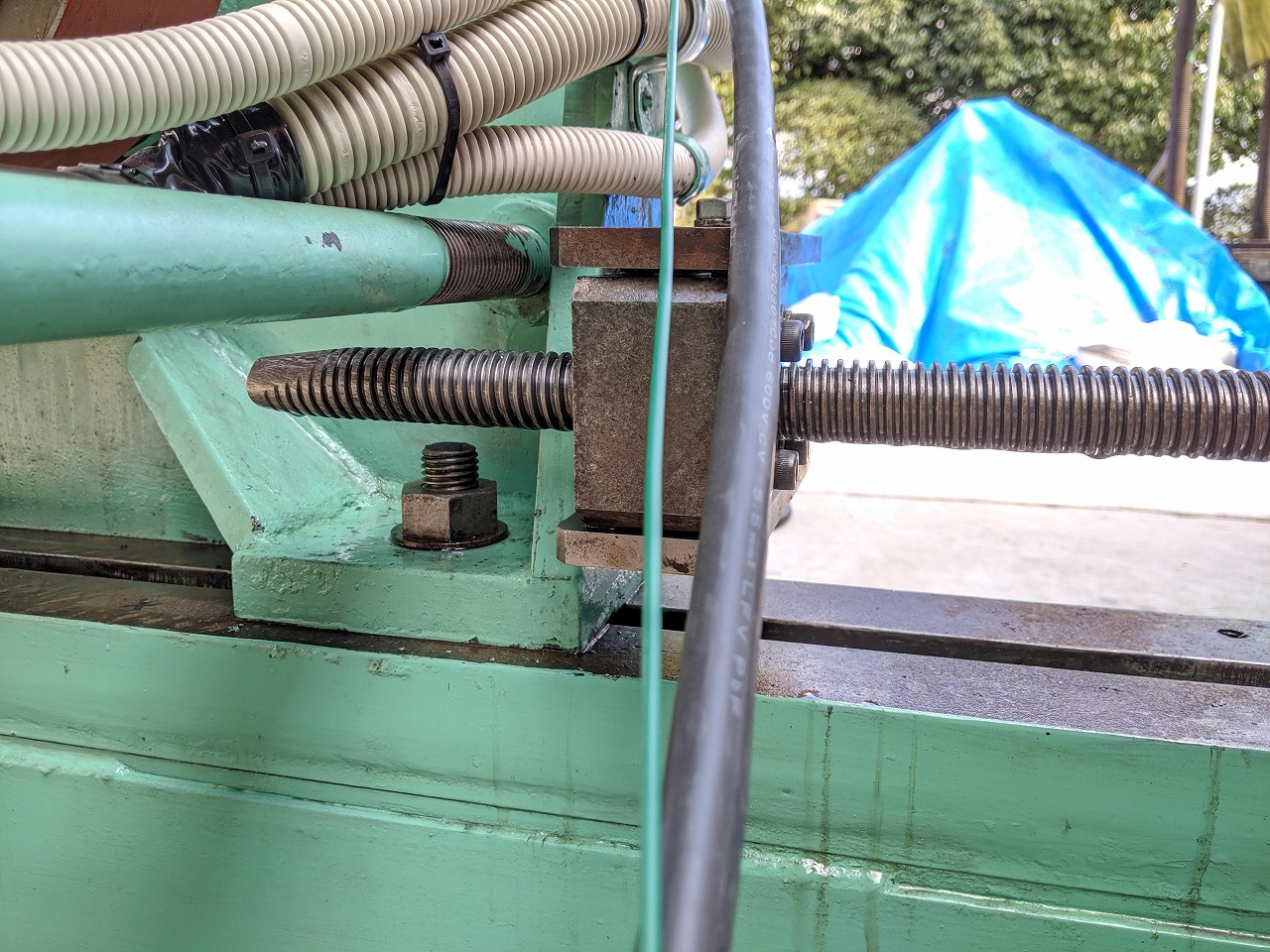

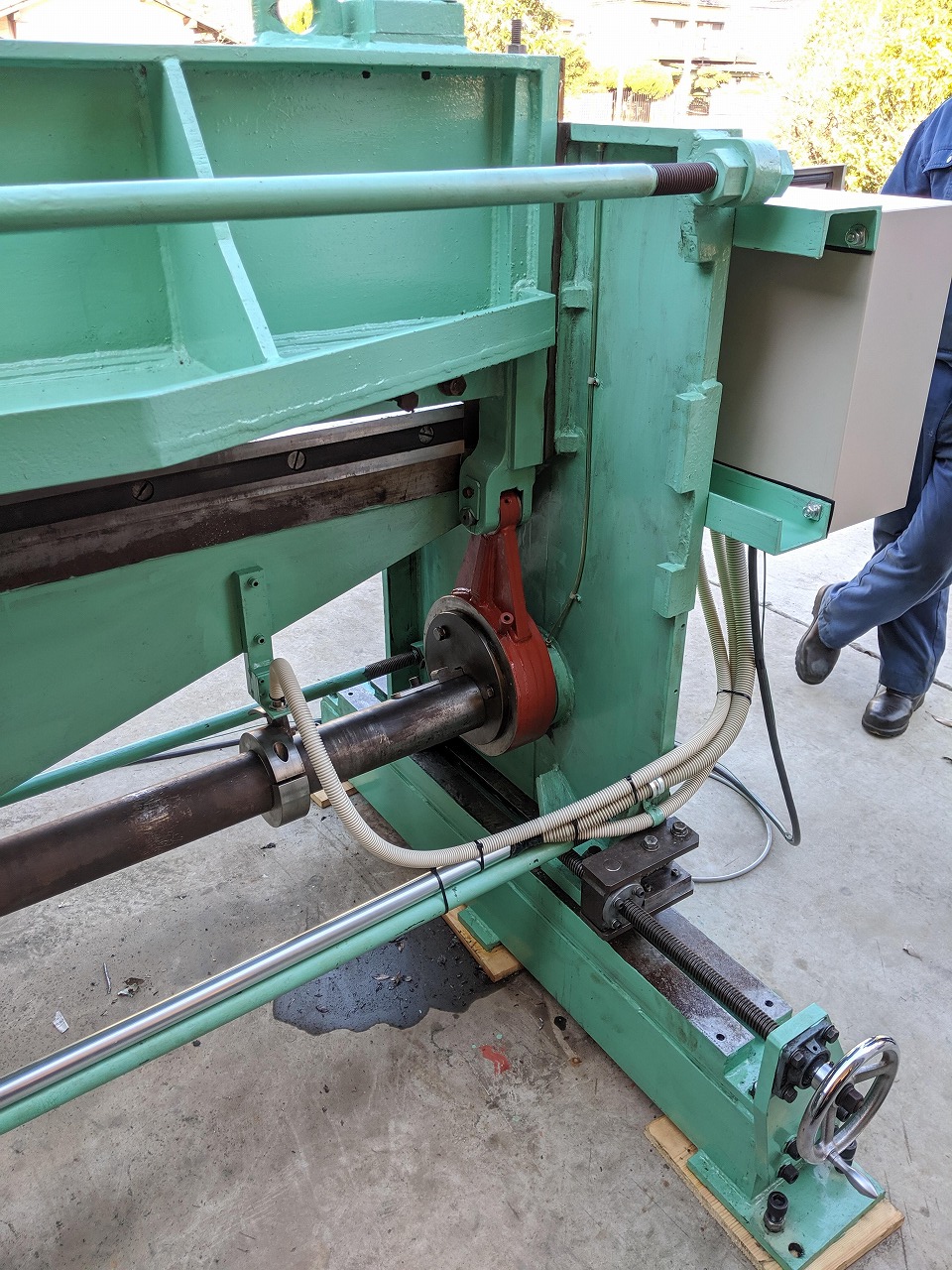

シャーリングの修理・改造が全工程終了しました～！！(^^)/ 正面から。  操作盤側。  操作盤はブラケットを先にシャーリングに取り付け、そのブラケットに操作盤を取り付ける形にしました。 モーター側。  モーターは現物を使用。 フライホイールを新作し、クラッチを電磁式⇒エアー式に変更。 エアークラッチにする為、３点セット（空気圧調質器）と電磁弁を新たに取り付け。 現物合わせで土台、クラッチ用ブラケット、モーターカバー等を製作。 フライホイールとエアークラッチ。  モーターカバー。  モーター用のブラケット＆補強。  近接センサーとドグ。 操作盤に配線が繫がれました(^^)  バキバキに壊れていたハンドルを新品に。  傷んでいた台形ネジも修正加工でスムーズに。  外観はこのような感じですが、それ以外に内部についてもかなりの修正・手入・改造も徹底的に行い、機械的にバッチリ復活しました！ 後はお客様立会の試運転を経て出荷の流れとなります(^^) |
|
| |
