2020/5/9
|
|
シャーリング修理②分解（フライホイール、電磁クラッチ等） |
|
|

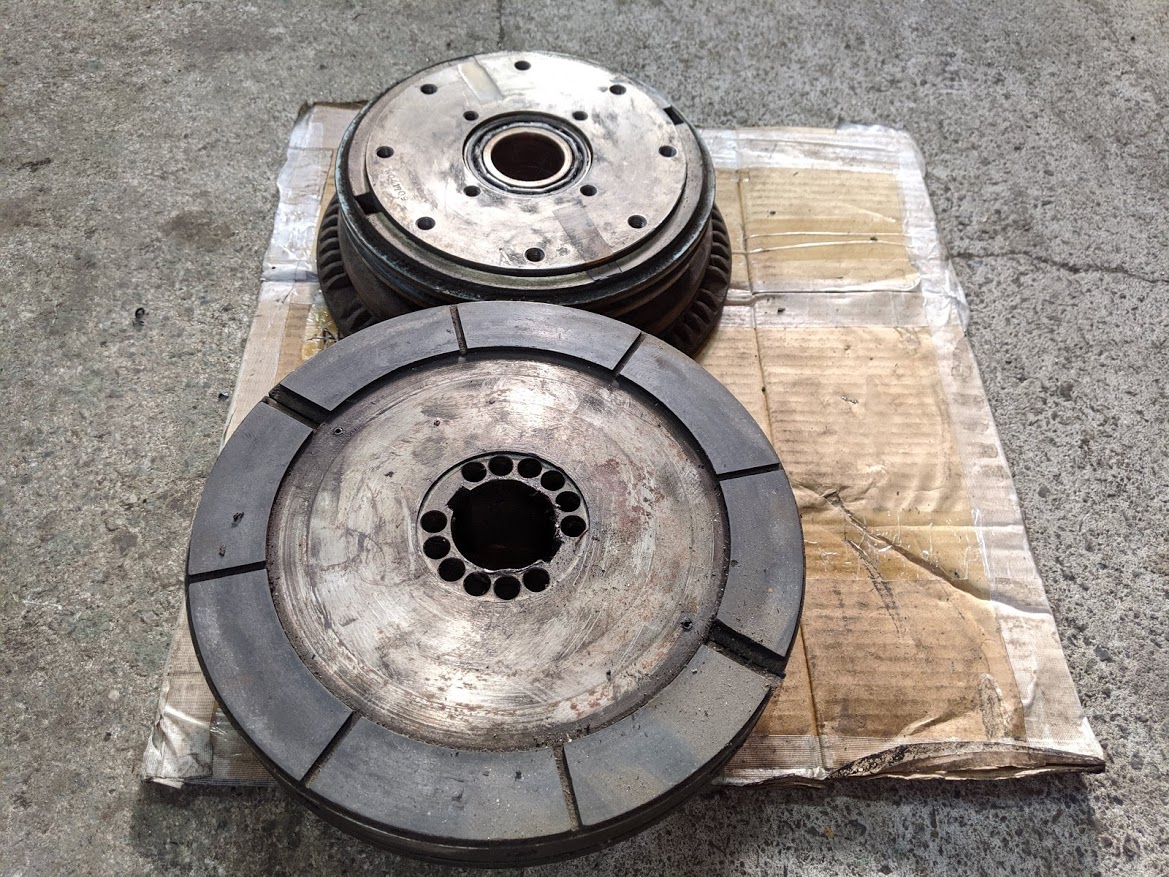

シャーリングの分解に取り掛かります。 カバーを外し、少し前に自作した簡易門型クレーンを使って、フライホイール、電磁クラッチ、ワークの押さえ板等を順番にバラして行きます。 押さえ板のガイド棒とバネがかなり酷く傷んでいたので、これ程損傷しているということは必ず原因があるはずです。 フライホイール側の分解中。 こっちサイドは大部分が作り替えになります。  分解したフライホイール達。 ガイド棒がガチャガチャに傷み、全部のバネがバラバラに切れてます！！  電磁クラッチ。  クラッチは今回の修理で電磁式からエアークラッチ式に改造されるので、この現物は使われません。  一つずつパーツが外されて行きます。 左側に見えるのが以前自作した簡易門型クレーンです。  今回の修理でオーバーホールの他に改造されるところは、 ・フライホイールをサイズアップで新作 ・クラッチを電磁式からエアー式に新作 ・改造に伴い、軸類、土台類、カバー類を新しく設計＆製作 するので、フライホイール側は新品同様に作り替えられることになります(^^) |
|
| |
