エキセン軸一式修理③エキセンのボス製作
エキセンのボスを製作。


現物のエキセン。
キー溝の部分がガタガタになってます。

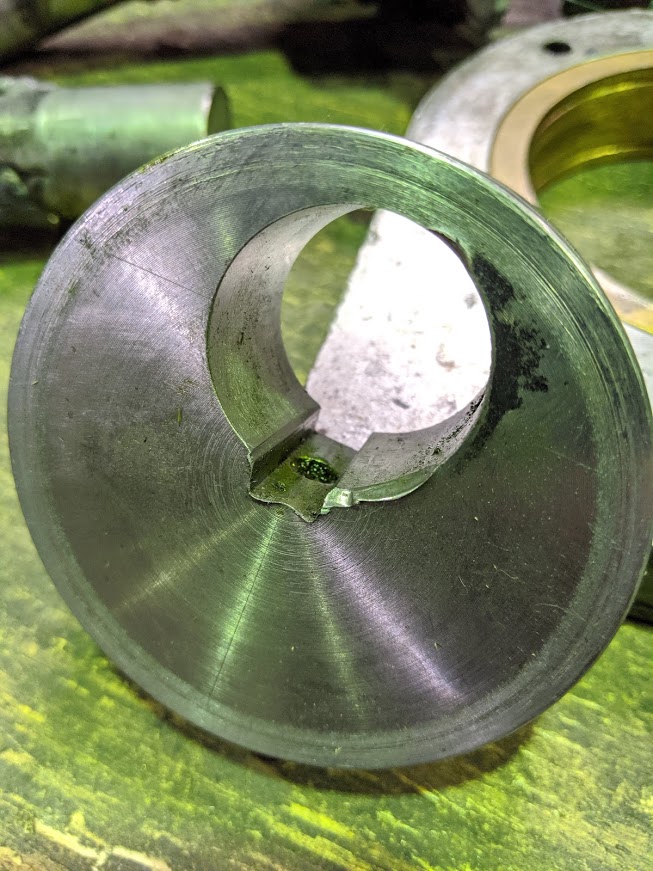

ガタガタに傷んだ現物のエキセンのボス。


素材を旋盤加工。
ボス外径とメタル穴径とのクリアランスは丁度良いすべりの勘合になるようにしています。

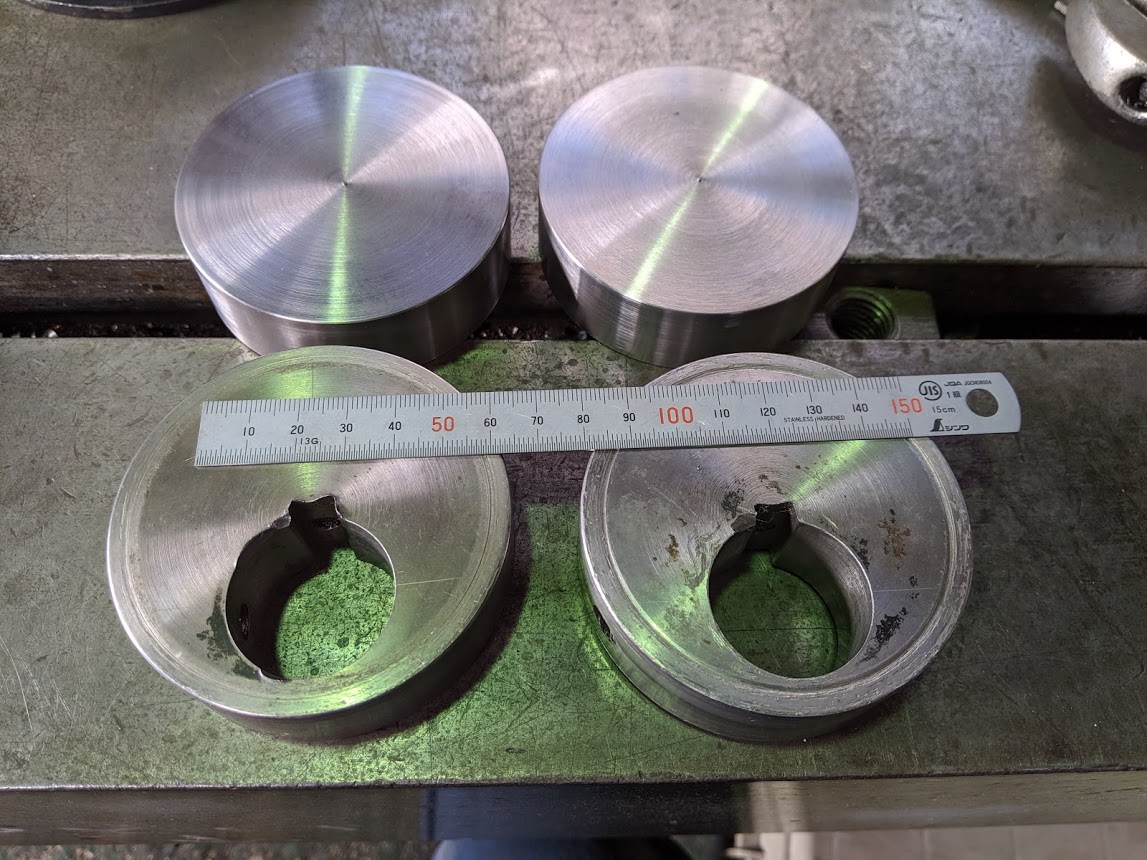

製作するエキセンのボス（上）と現物（下）


穴、キー溝、セットの位置をケガキ。

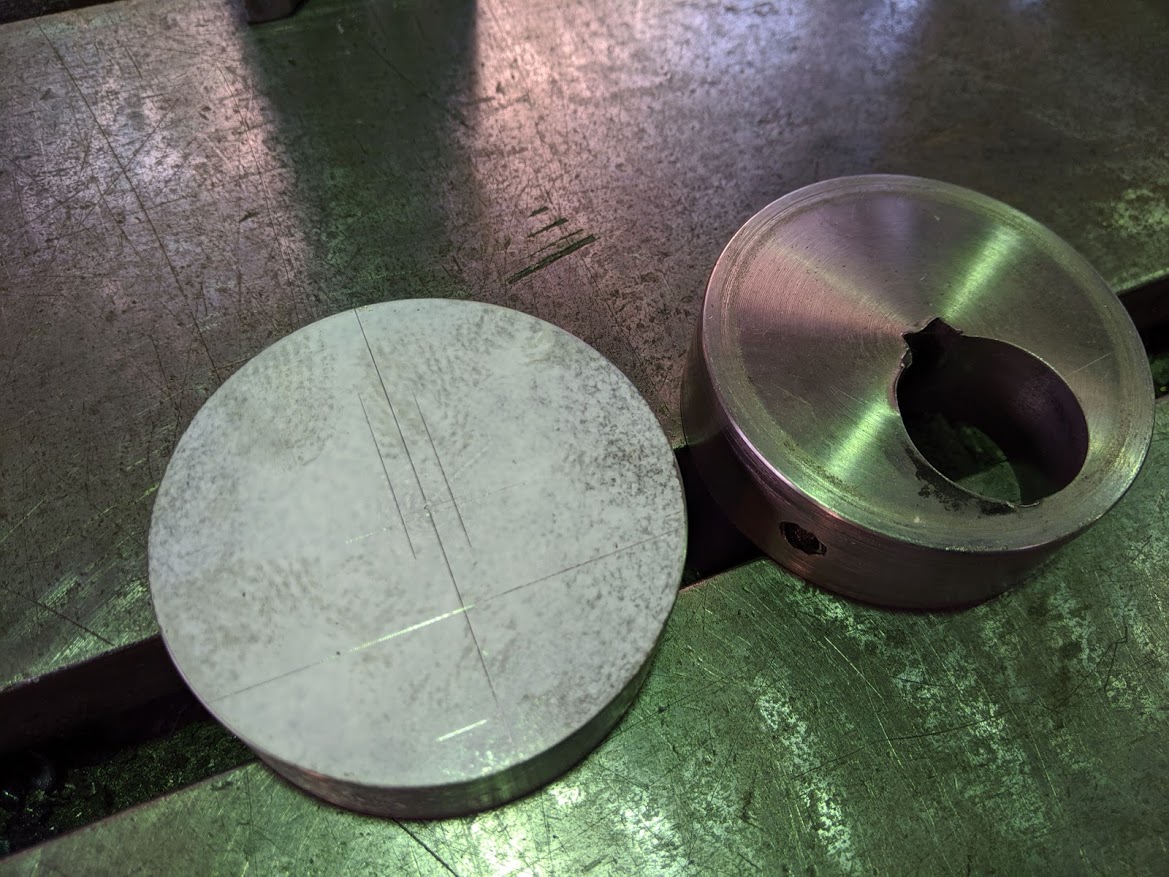

エキセンのボスに各々の位置をケガキ。

フライスで穴径を加工し、セット穴用のタップを立て、ブローチ盤でキー溝加工を行います(^^)

軸を先に製作し、その軸が入る穴との勘合は、緩み防止を考えガチッと打ち込むように設定します！・・・組立てる際に苦労はしますが(^^;)


キー溝加工も終え加工完了したエキセンのボス。
エキセンのボス完成。各パーツとのクリアランスをシビアに設定。

各パーツが加工できたので次は最終工程の組立てとなります！
