エキセン軸一式修理②メタル（外枠修正＆打ち込み） |
|
|

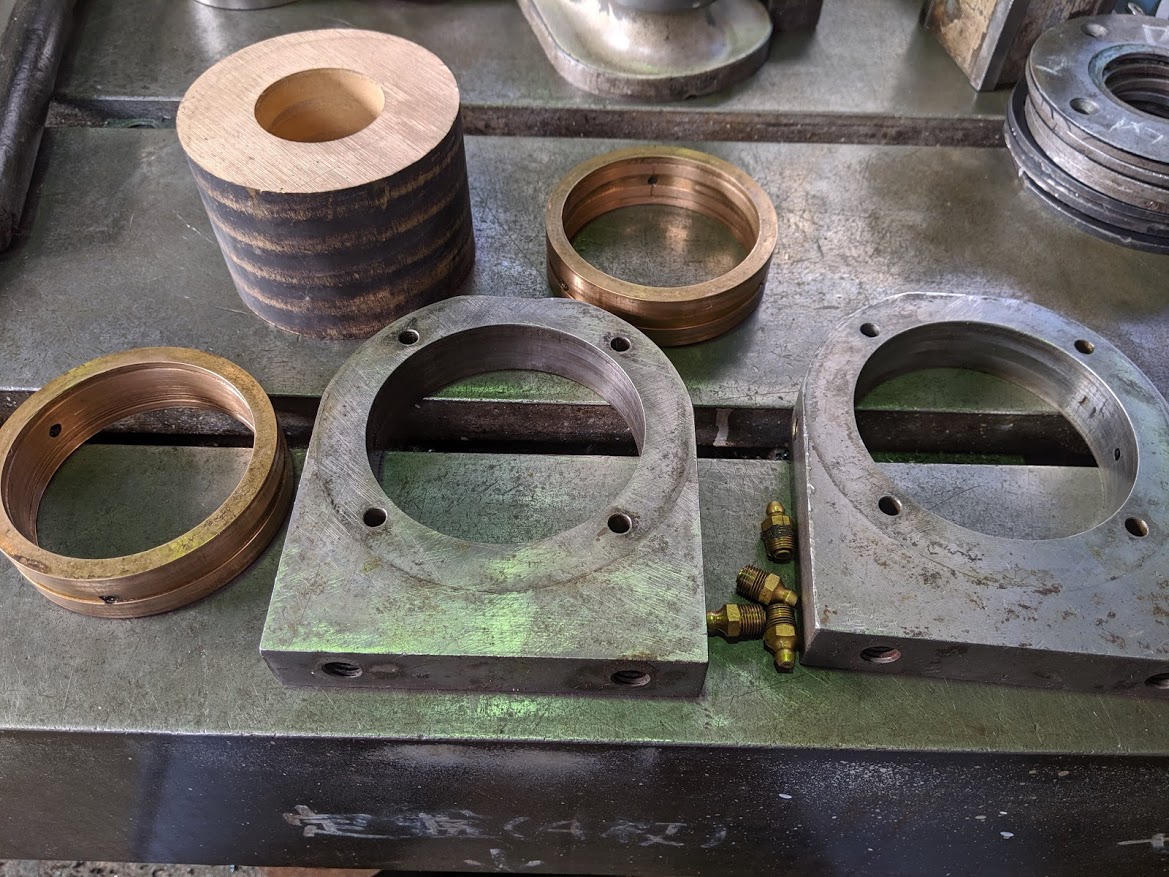

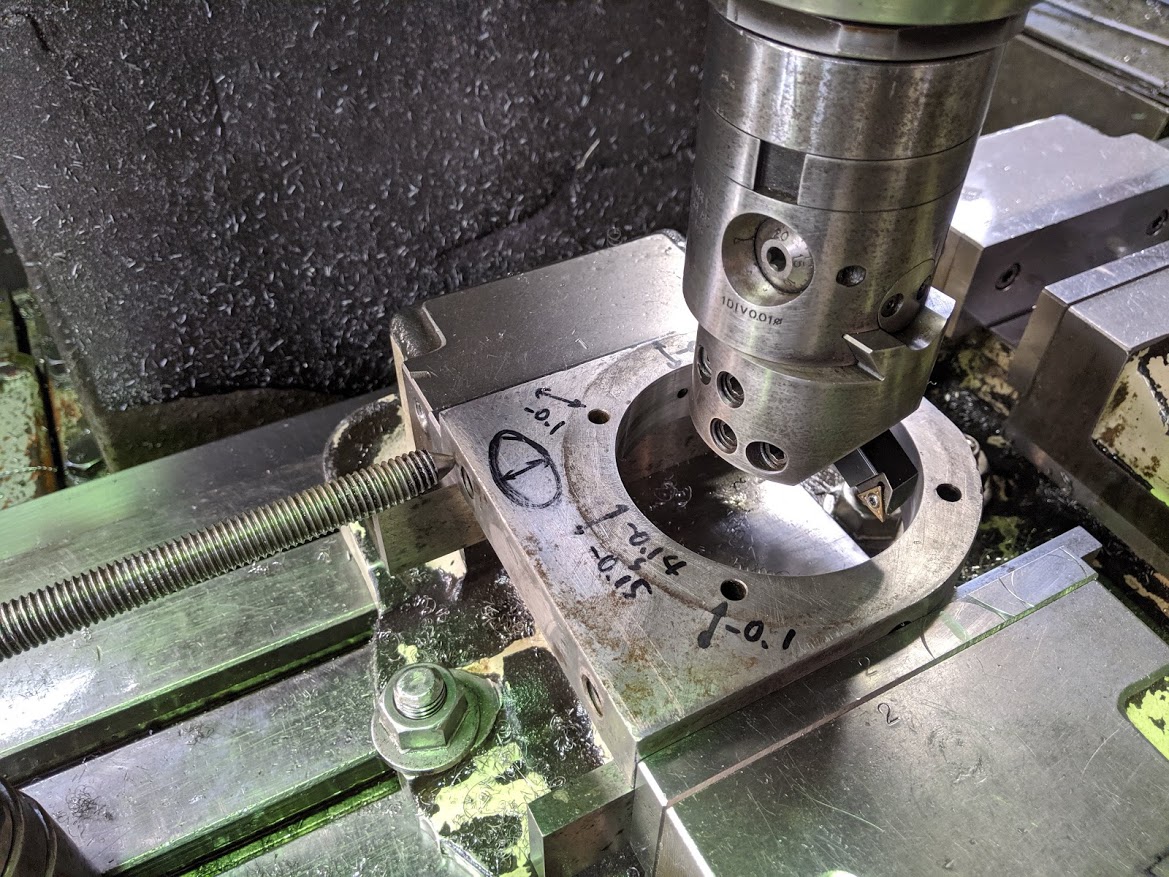

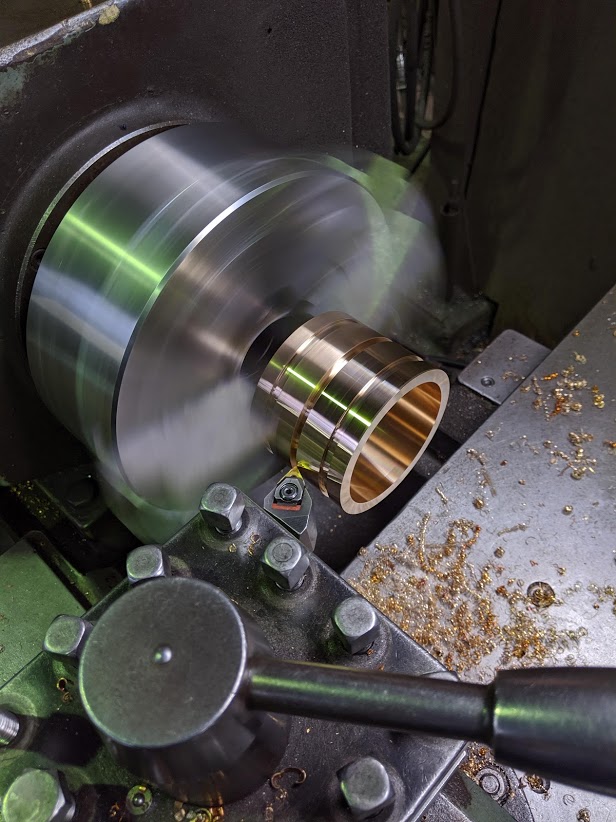

メタルを製作します。 現物の外枠にメタルを打ち込み、このメタルの中にエキセンのボスが入って回転するので、すべり軸受となります。 使用環境を考えるとメタルに強度を持たせる必要があるので、砲金系の中でも強度の高いＰＢＣ（リン青銅）を使います。 外枠から外した現物のメタルと素材（左上）。  外枠の穴径に合わせて打ち込み寸法でメタルを加工するのですが、穴径を測定したら０．０５mm程楕円になっていたので、先に穴径をパラっと修正することにしました。 穴径を修正。 バイスで、かる～～～くクランプします(^^;)  穴径修正後は綺麗な丸になったので、打ち込み寸法でメタルを加工します。 メタルを旋盤加工。  メタルの穴径は、製作するエキセンのボス外径にすべりのクリアランスを加えた寸法にします。 メタルには油溝と油穴も加工。 作ったメタルを外枠に打ち込み完成(^^)/  |
|
| |
