エキセン軸一式修理①現状確認＆分解＆スケッチ |
|
|

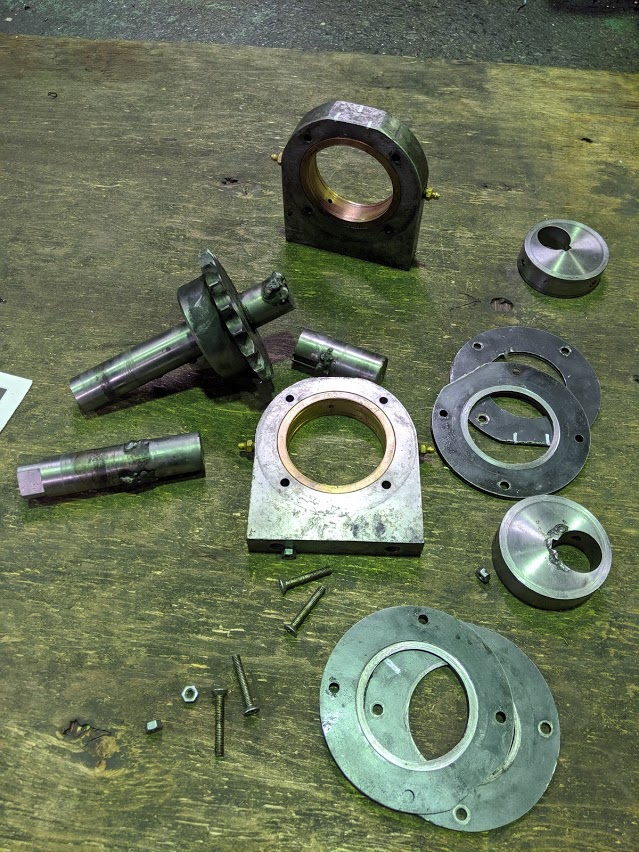

「エキセン（クランクシャフトみたいな偏心軸）が折れたので製作お願いします」 との連絡をお客様から頂いたので現物を持ち帰り、スケッチ・製作しました。 ちなみにこの軸はコンクリート二次製品を作る機械に使われています。 現物を確認。 現場の方で途中溶接して使っていたようですが、軸が完全に折れていました。 エキセン部分もすべて分解して形状と寸法を確認。 現物を全て分解。 パーツは、軸・エキセンのボス・メタル部・カバー・スプロケット。  軸が完全に折れています。 ※左下の軸は今回分解するのに切断しました。  エキセンのボス。 キー溝の所がガタガタになっているので作り替えます。 奥に黄色に見えているメタルも減っているので同様に作り替えます。  現状を確認したところ、 ・軸ｘ１ ・エキセンのボスｘ２ ・メタルｘ２ ・カバーｘ４ ・スプロケットｘ１ を製作し、ピロー（軸受）類を購入して組込むことにしました(^^) |
|
| |
