ガイドローラー＆軸受の修理③軸受製作
軸受の方の加工に取り掛かります。


設計した図面とスケッチ図をもとにフライス盤と横中ぐり盤で軸受を加工していきます。

軸受の方は深いエグリ加工や溝加工があるので手間が掛かりますが、丁寧に加工して行きました。

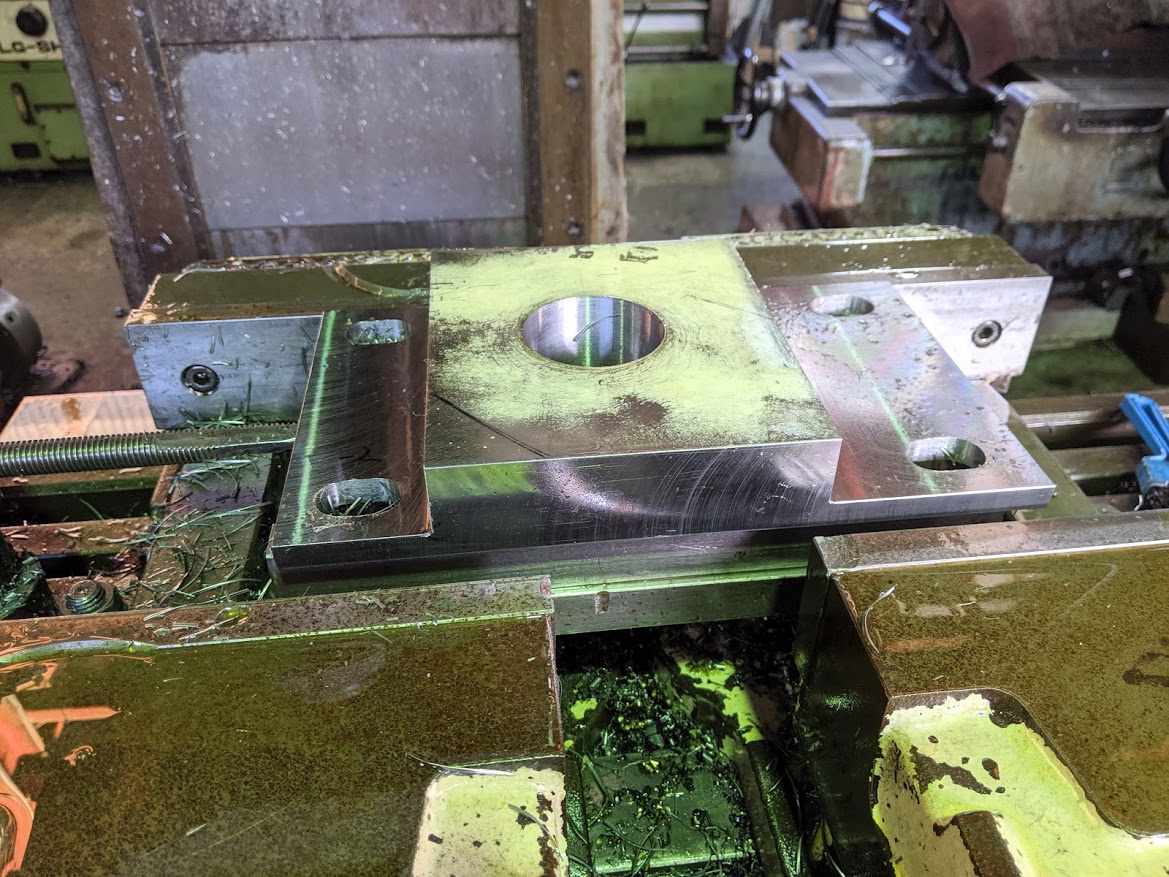

軸受をフライスで加工中。
加工量が多いので、荒削り→仕上げ加工を実施。
製鋼溶解設備のブラケットの軸受をスケッチ・設計・製作。


完成した軸受達。
無事に組み込めるでしょうか？(^^)

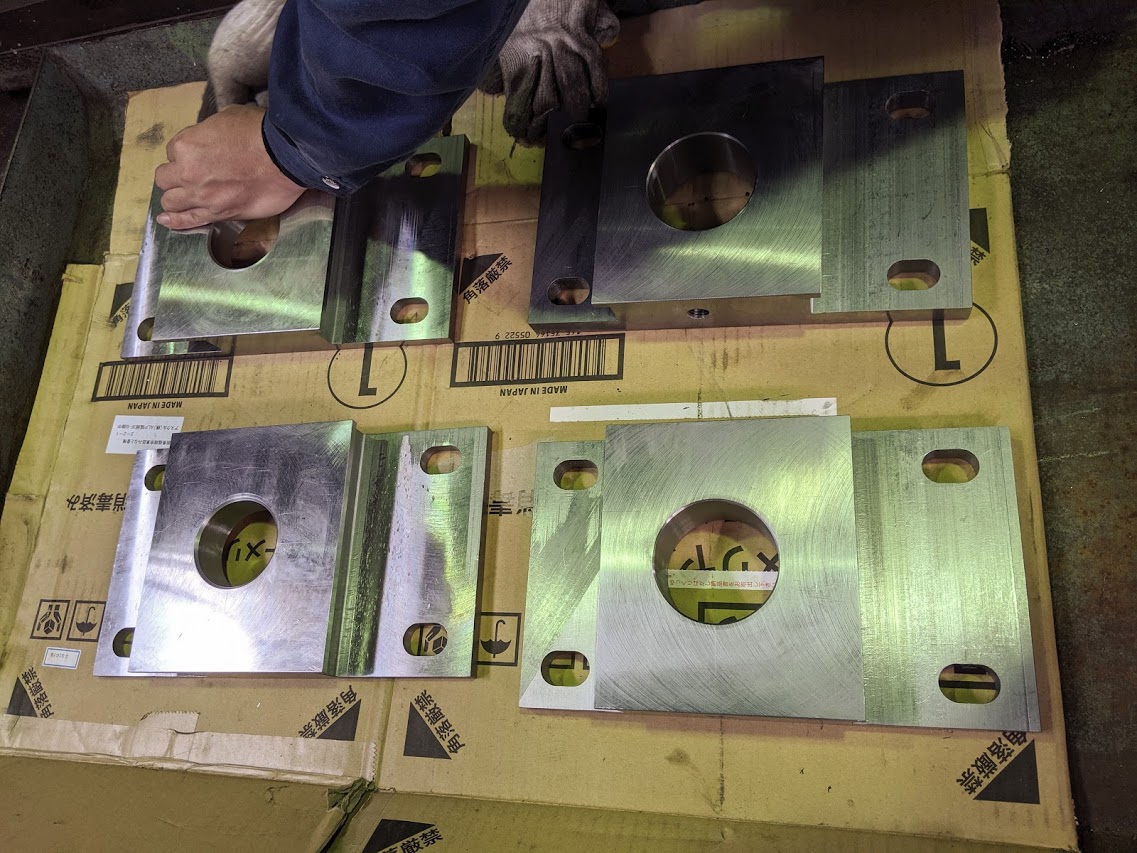

完成した製鋼溶解設備の軸受。


溝が結構深く、慎重に加工しました。

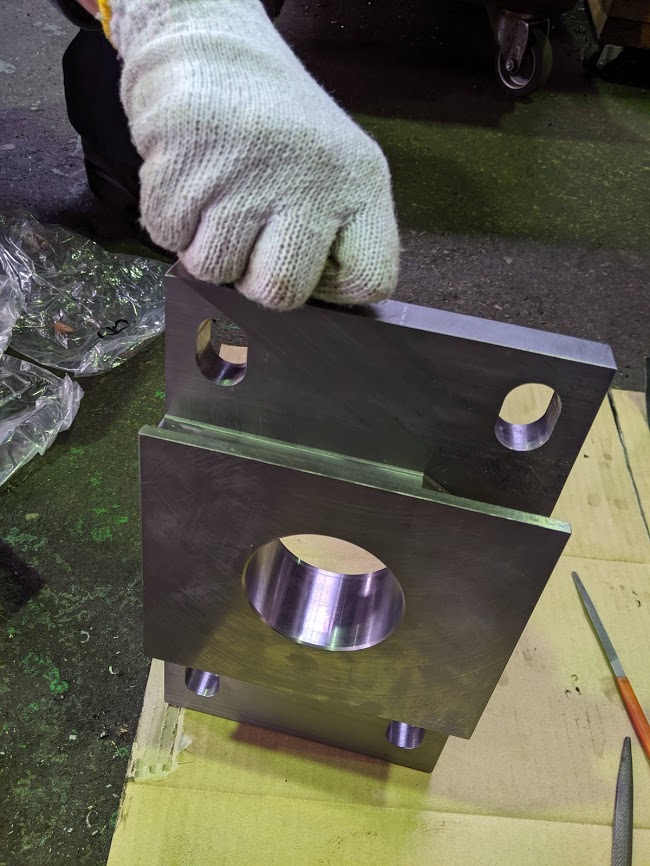

軸受が特殊で溝が結構深く、慎重にエンドミルで加工しました。


加工がし辛かったです(^^;)
ブラケットへの取付けが特殊な為、軸受も特殊な形状になっています。
職人さんが頑張ってフライスとボーリングで加工しました。


これで役者が揃いました！このあとは組立てになります(^^)/
