現場工事③「部品組み込み」 |
|
|

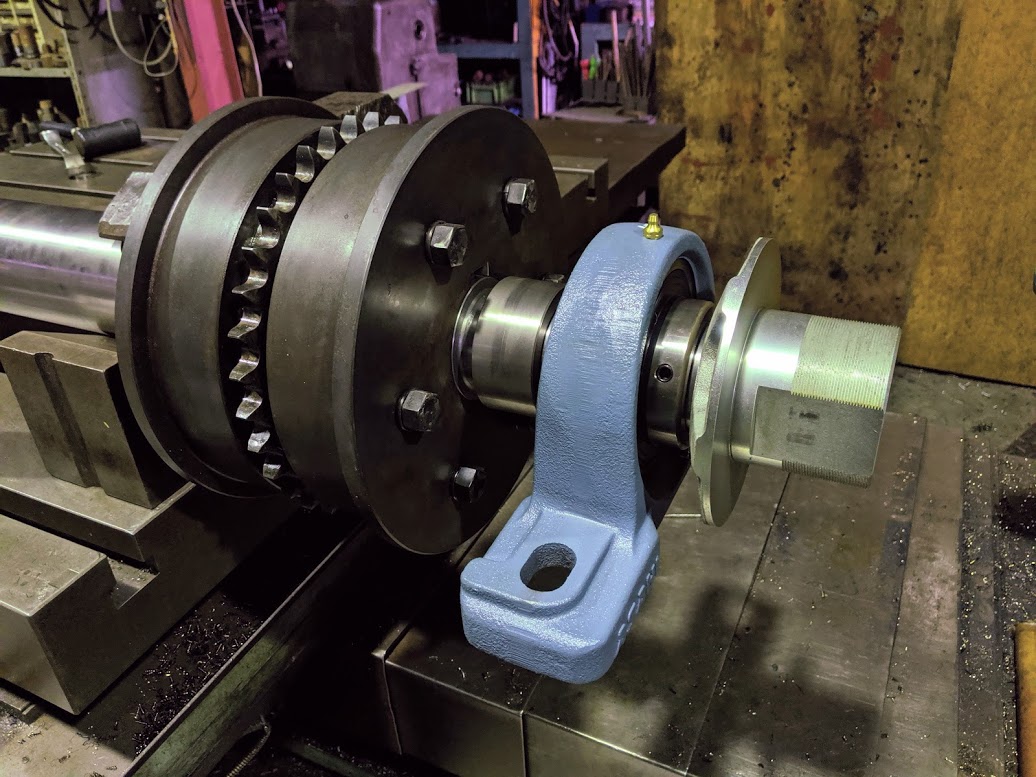

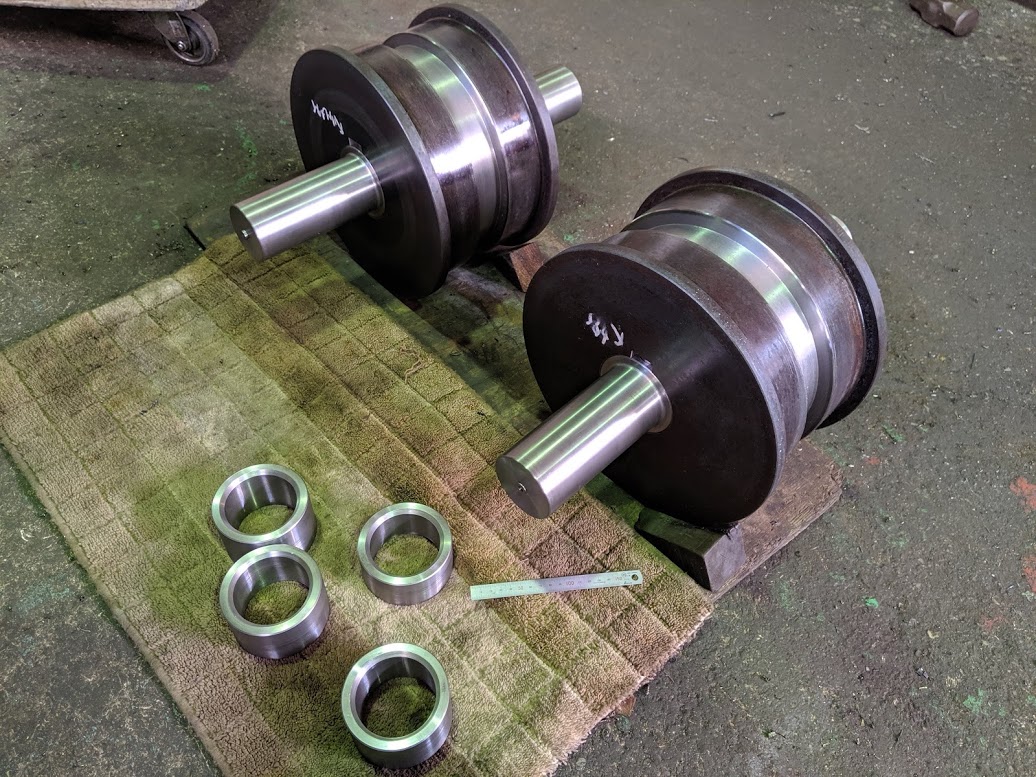

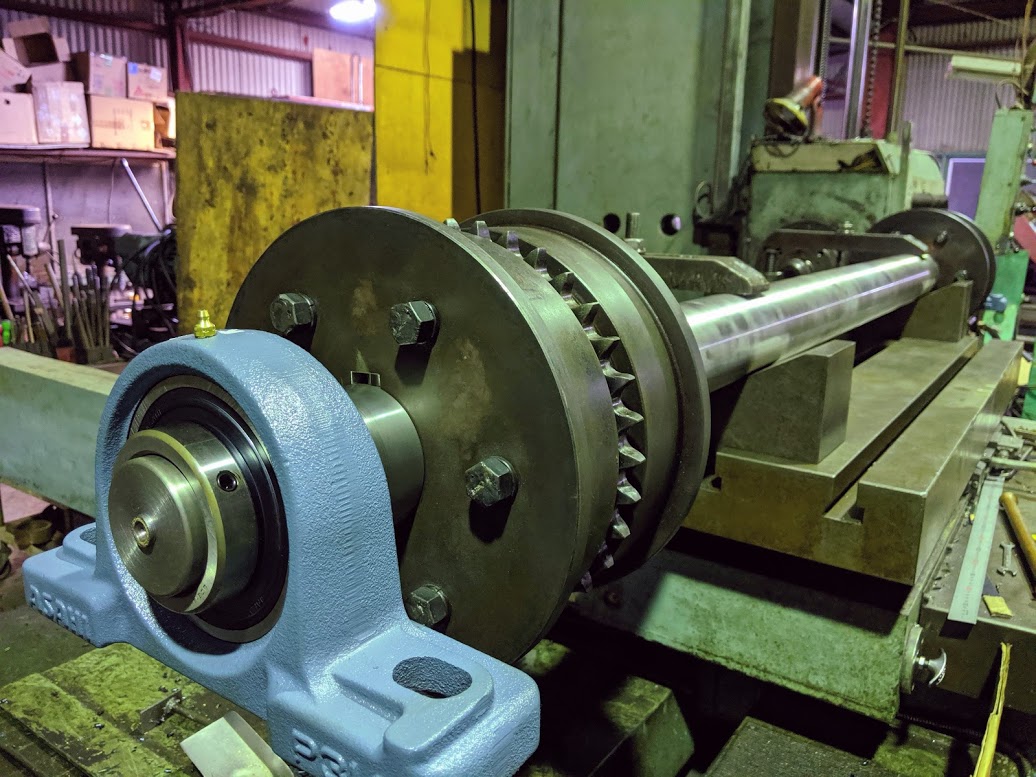

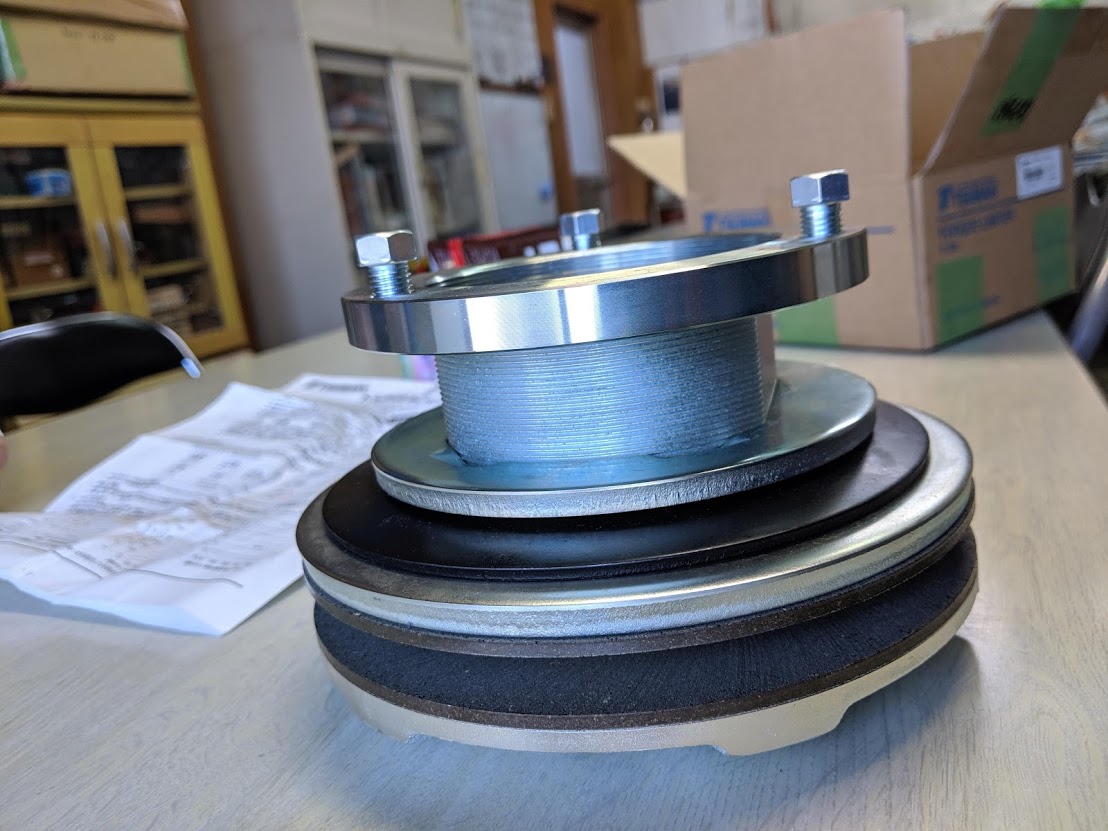

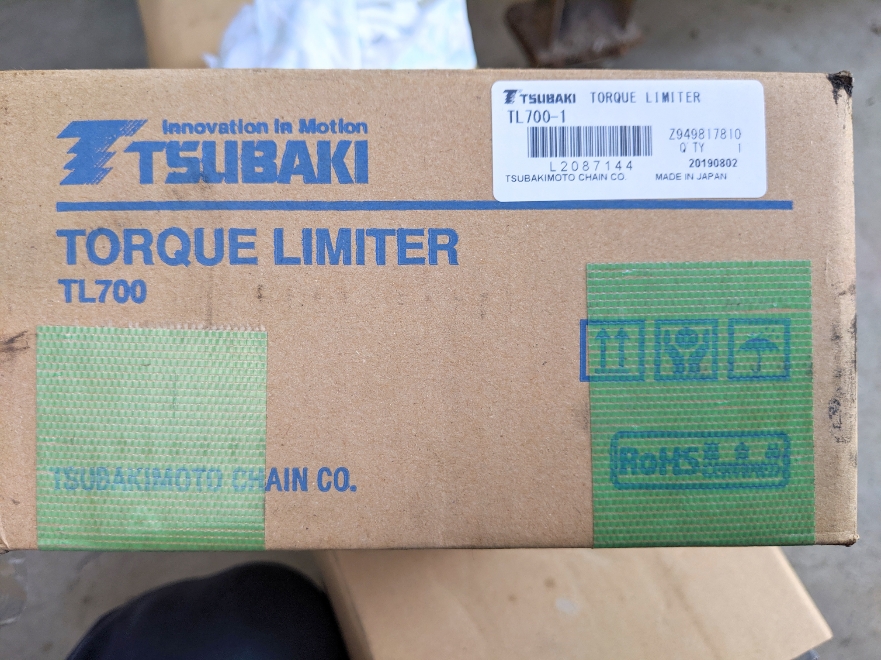

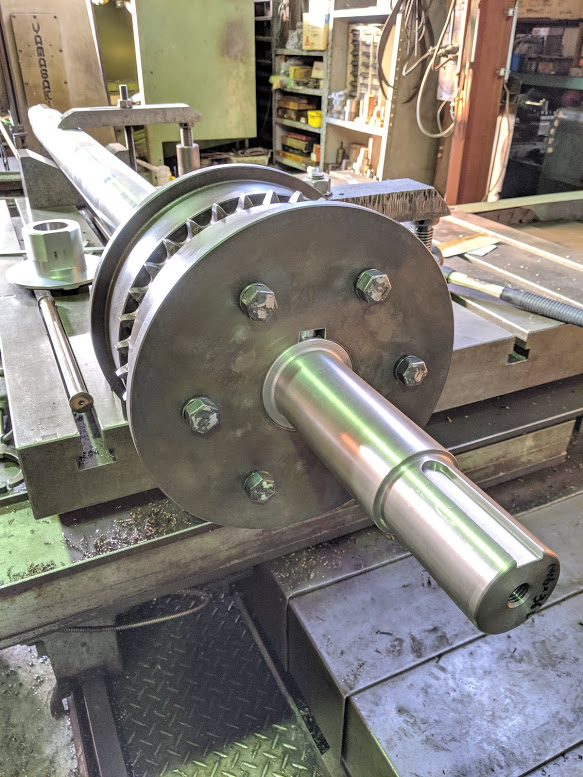

現場工事で取り替えるローラー軸を組みます。 使用時に力が掛かる部分なので、各部のクリアランスをきつめに設定。 平行キーを軸に打ち込み、軸をローラーに打ち込み、カラーやピローを入れ グリスを注入し完成です(^^)/ 短い方の軸とローラー。  カラーとピローを入れ、グリスを注入し完了！ 重さは100kgを余裕で超えました（＾＾;）  長い方の軸。同様に各部打ち込んで行きます。  長い方は軸端にトルクリミター(TSUBAKI製)を取付けます。 トルクリミターはある程度の負荷がかかった際に回転が伝わらないように 滑らせるもので、どの程度の負荷で滑らせるかは調整できるという 良く考えられた構造になっています。  トルクリミター。 軸径に合わせて内径とキー溝を加工します。  カラー、ピロー、トルクリミターを組み込み完了です！  これで役者は揃ったので、あとは取り替え待ちです（＾＾）  |
|
| |
