2019/9/12
機械加工
製作物

山笠の台車修理④土台の軸受部加工～外枠用スリーブ溶接
山笠の台車で、土台の角パイプ枠の車輪軸が通る部分を機械加工します。

その中にスリーブを通す事で、強度と精度の両方を持たせます(^^)

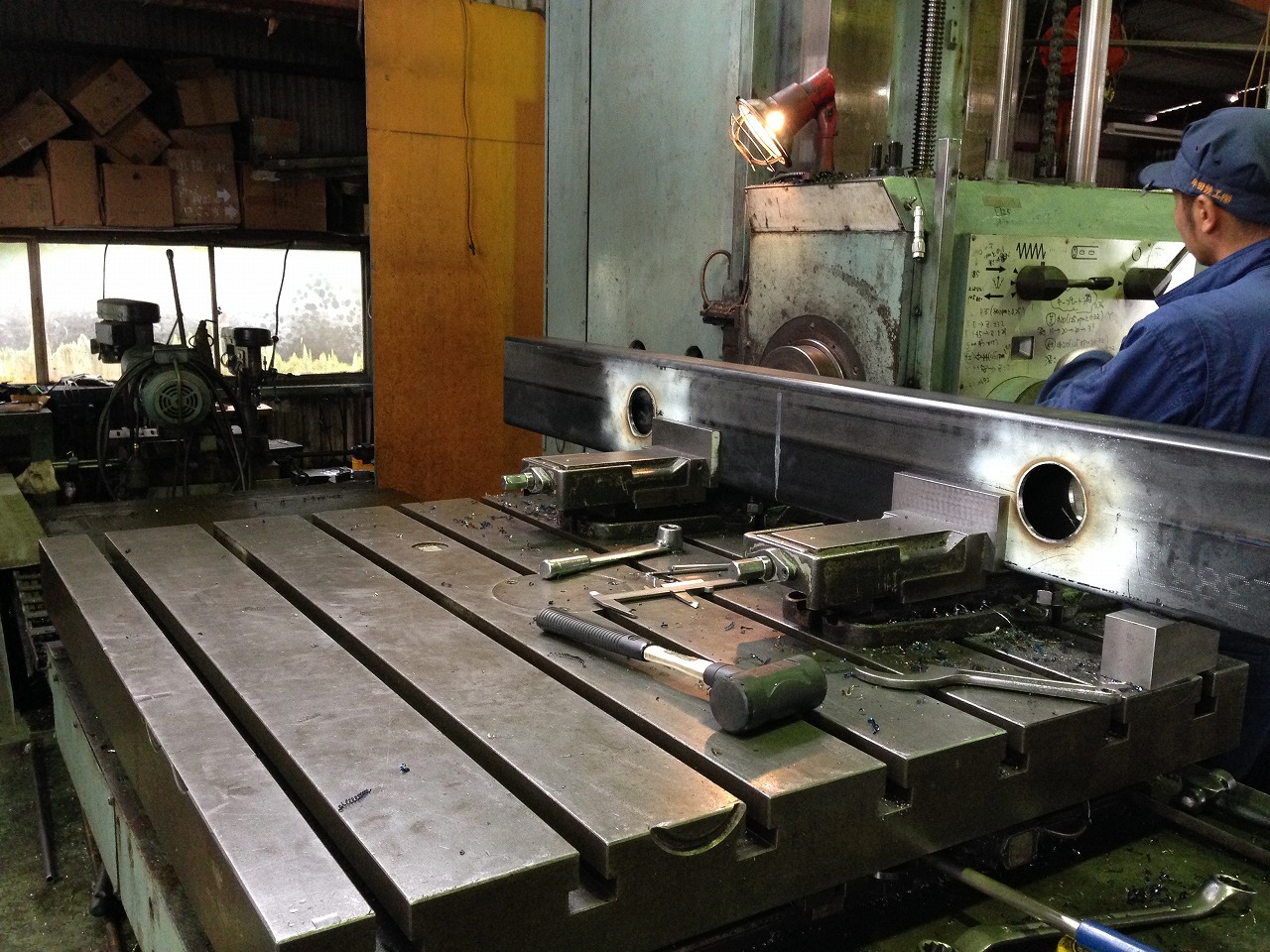

ボーリングにて穴加工。

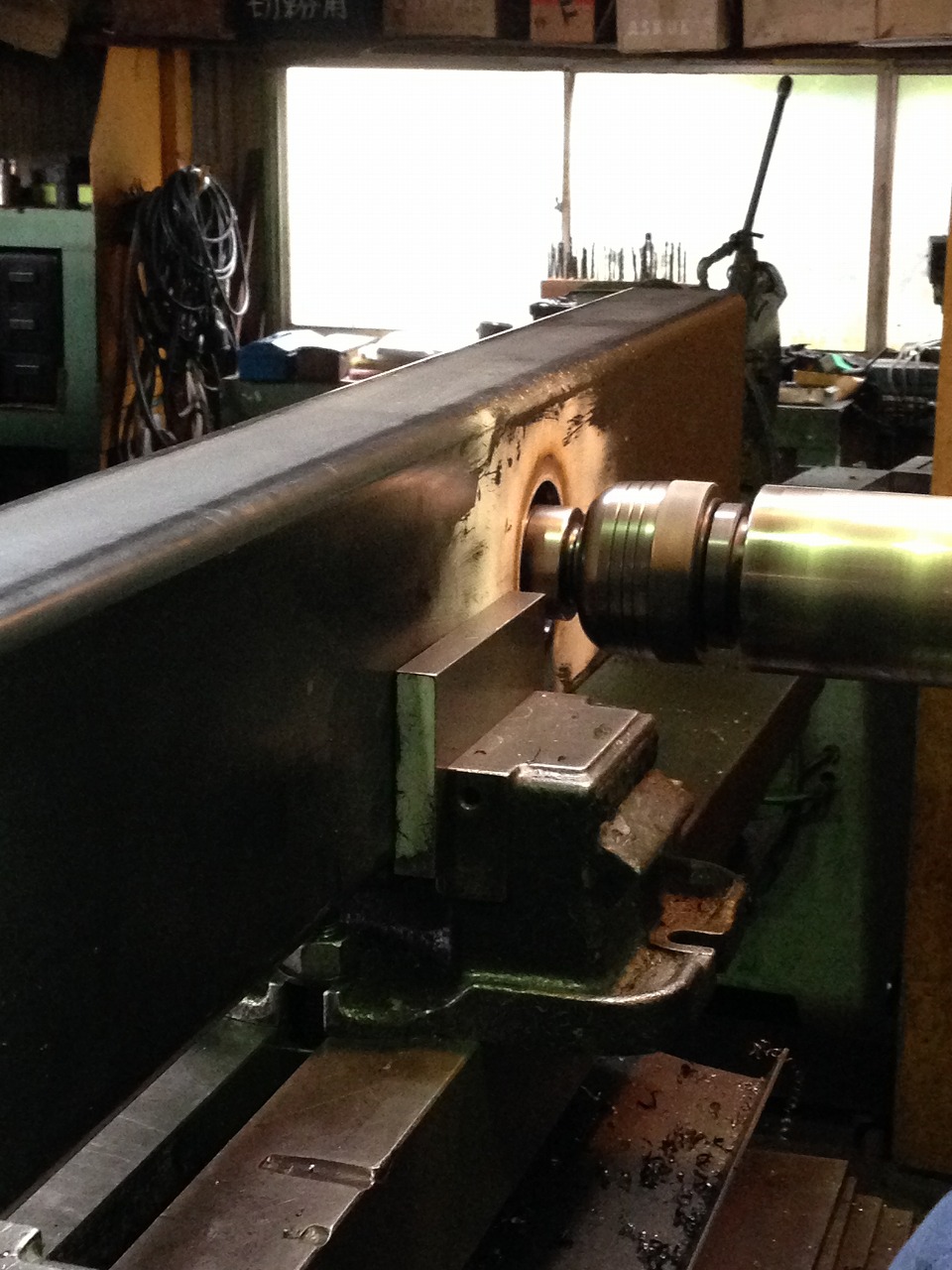

穴を通しであけます。

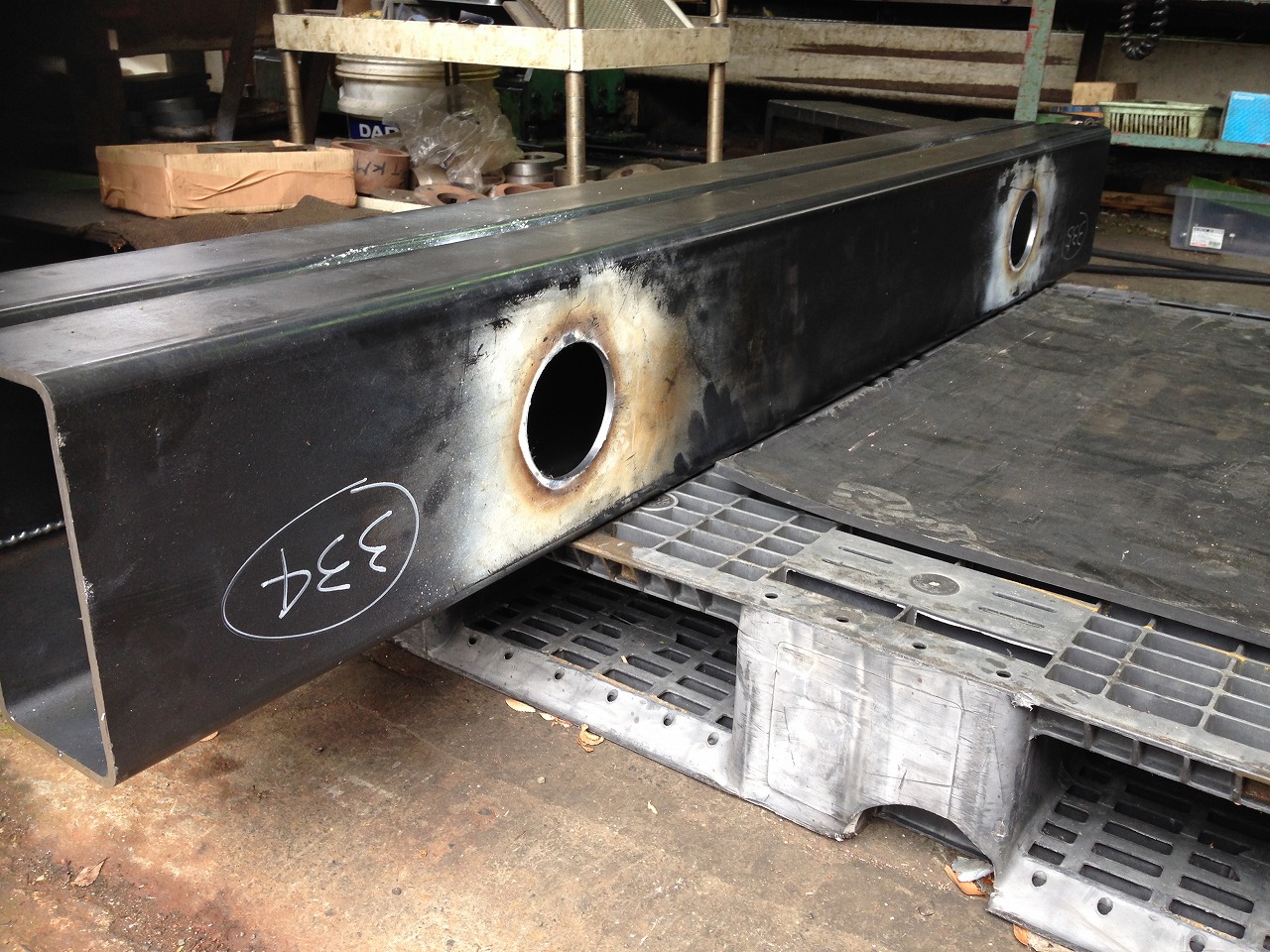

加工完了後。

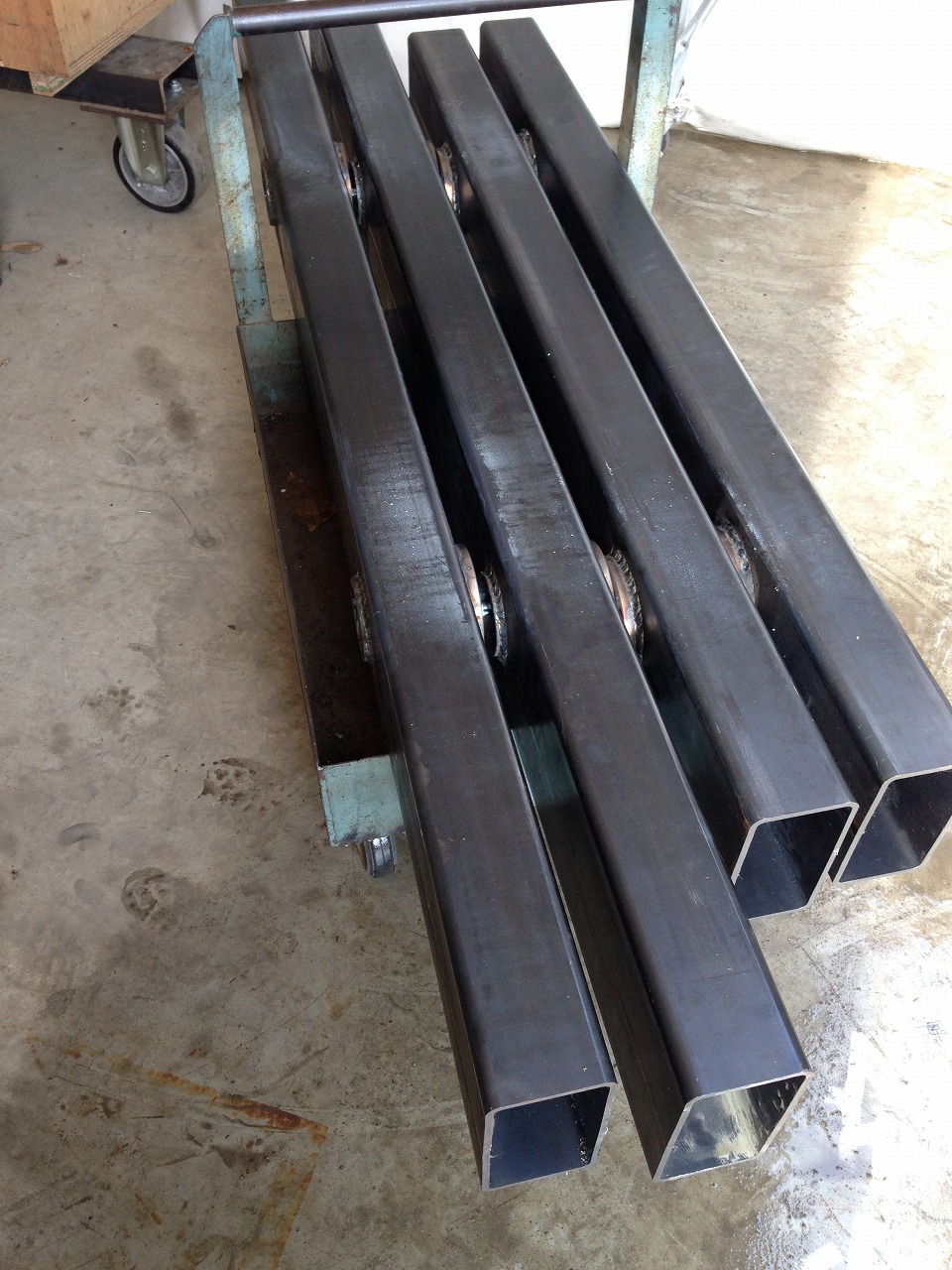

加工後、外枠用のスリーブを入れ溶接。

このスリーブの中に、メタルの打込まれた内枠用のスリーブが入り、外枠スリーブに予め立てておいたタップ穴とボルトで固定します。
