石の破砕機修理③スケッチ～軸製作
切断した軸を詳細にスケッチし、製作しました。

今回は回り止めキーの部分が全て勾配キーだったので、オン側・メン側の深さ等を正確に測定し、加工寸法を決定しました。

勾配キーの場合は、溝深さが少しズレただけでキーの打込む長さにかなり影響が出てしまうので慎重に測定し、慎重に加工します(^^;)

軸をスケッチ。

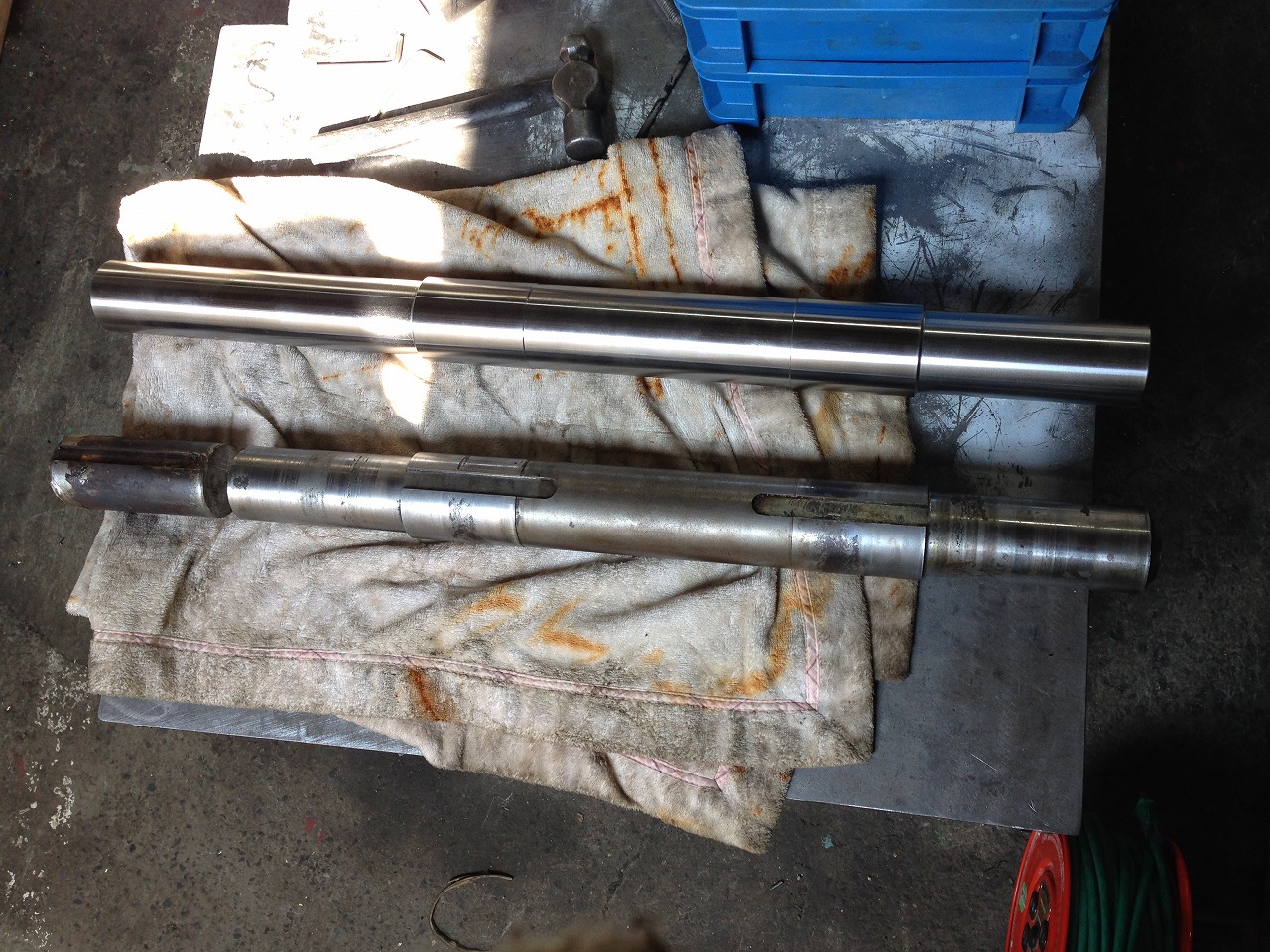

旋盤加工後。この後、勾配キーが入る溝を加工します。

加工が終わったら、残すは組み立てです(^^)/
