2019/5/3
|
|
車輪と軸 ②車輪の内径にダブルのキー溝加工 |
|
|

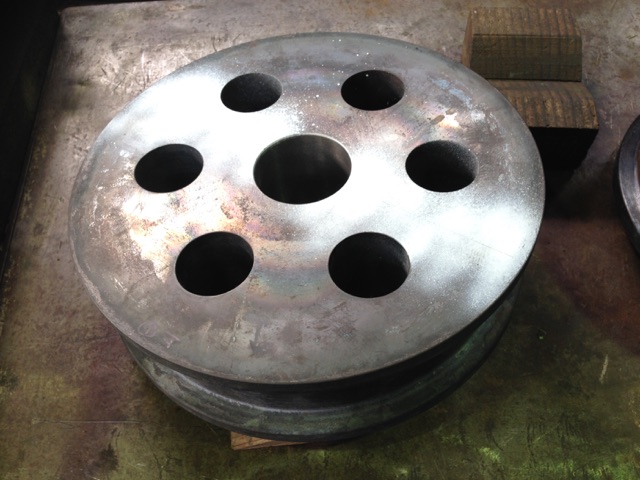

車輪の方も職人さんが頑張って加工してくれました。 丸鋼の状態から旋盤とラジアルボール盤で、 ・荒加工 ・6ヶ所穴あけ ・外側仕上げ加工 (・外注にて踏面焼入) ・内径仕上げ加工 まで。 職人さん達の加工技術が一歩一歩確実に上がっているのを肌で感じ、とても頼もしく思う今日この頃です(^^) そんな気持ちの籠った車輪に難しいダブルのキー溝を入れるので、気合を入れて加工しました！！ キー溝加工前。  トースカンとハイトゲージを使って通りを慎重に出してケガキます。 基本に忠実なローテク作業ですが、丁寧に行えば高精度で加工可能です！  ブローチ盤でキー溝加工。ケガキ線に精一杯刃を合わせて切って行きます。  加工後にケガキ線とのズレを確認した所、各々ドンピシャかズレたとしても線1本分だったので、十分合格の範囲内だと思います(^^) あとは軸とスムーズに組めるかどうかですね(^^;) |
|
| |
