2019/5/2

止まりのキー溝修正(スロッター加工)

「穴の内側にある7mmのキー溝を8mmに修正可能ですか?」

との依頼があったので、「加工可能です」と返答しました。

依頼の時点では完全に貫通穴のつもりで、ブローチ盤で修正しようと考えてましたが、来てみてビックリ!


「止まり穴!!」


しかも穴径もそこそこ小さい。。バイトが逃げるヌスミも少ない。。。

一気に難易度が上がります。

こうなると弊社ではスロッターで修正するしか方法はありません(^^;)

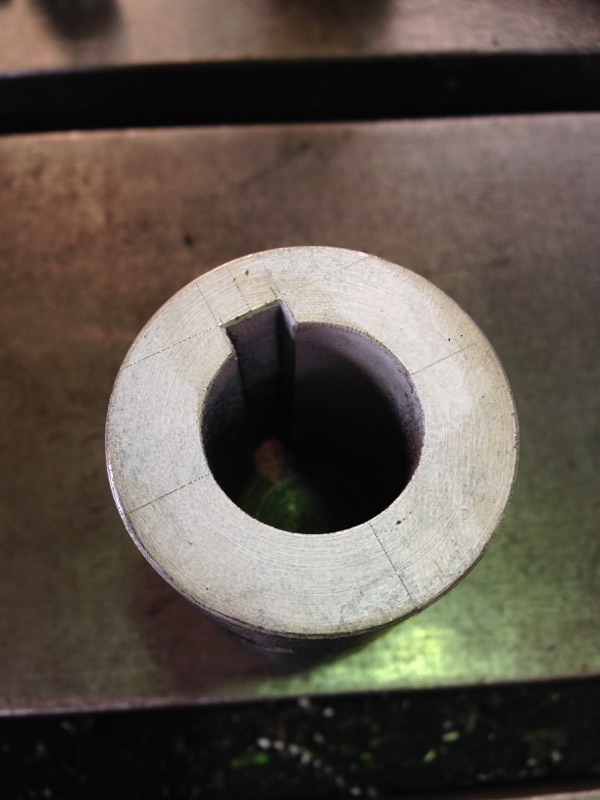

手のひらサイズの現物。

止まり穴で、ヌスミが少ないです(^^;)

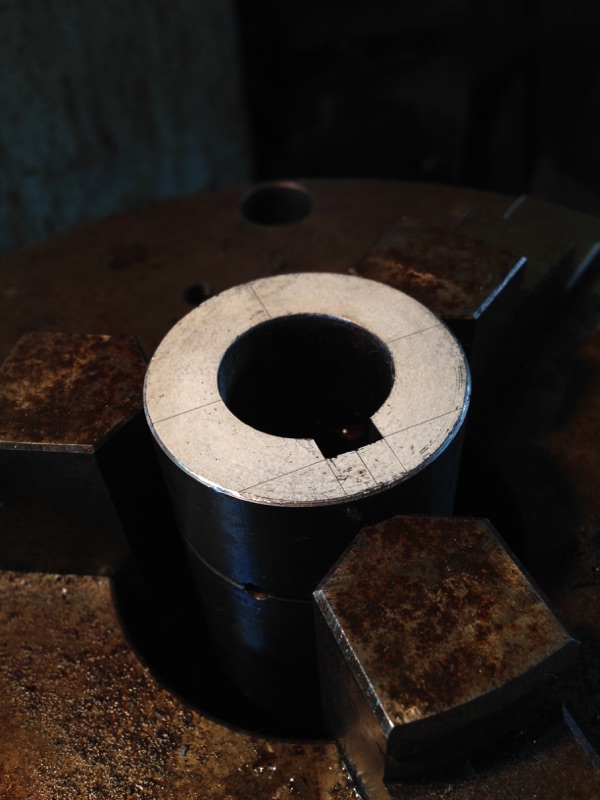

ハイトゲージで丁寧にケガキます。
取り代が片肉0.5mmなのでほんの僅かです(^^;)

通りを丁寧に出します。
ヌスミと底面との余裕は僅か数ミリです(^^;)
バイトを突き当てそうで怖いので高さは特に慎重にセッティングします。

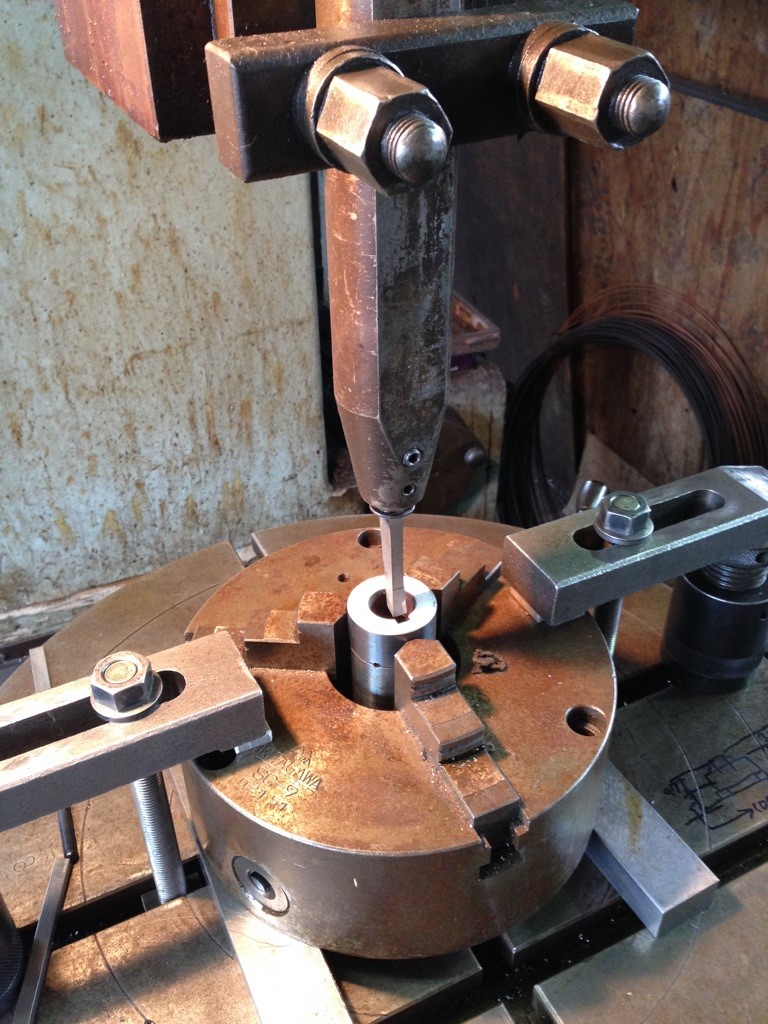

小さいバイトを研いで慎重に加工します。

丁寧に加工し、公差通り上手く加工できました(^^)/

無事に任務完了しホッとしました(^^)
