車輪と軸　①軸両端にダブルのキー溝加工実施
職人さんが頑張って加工していった軸にダブルのキー溝を掘ります。

軸径は70mm、長さは2mです。

ダブルのキーなので、キー溝が上下で食い違うと車輪を組み込む際にかなり厄介になるので、慎重に慎重にケガキ線を見て上下の通りを出します。

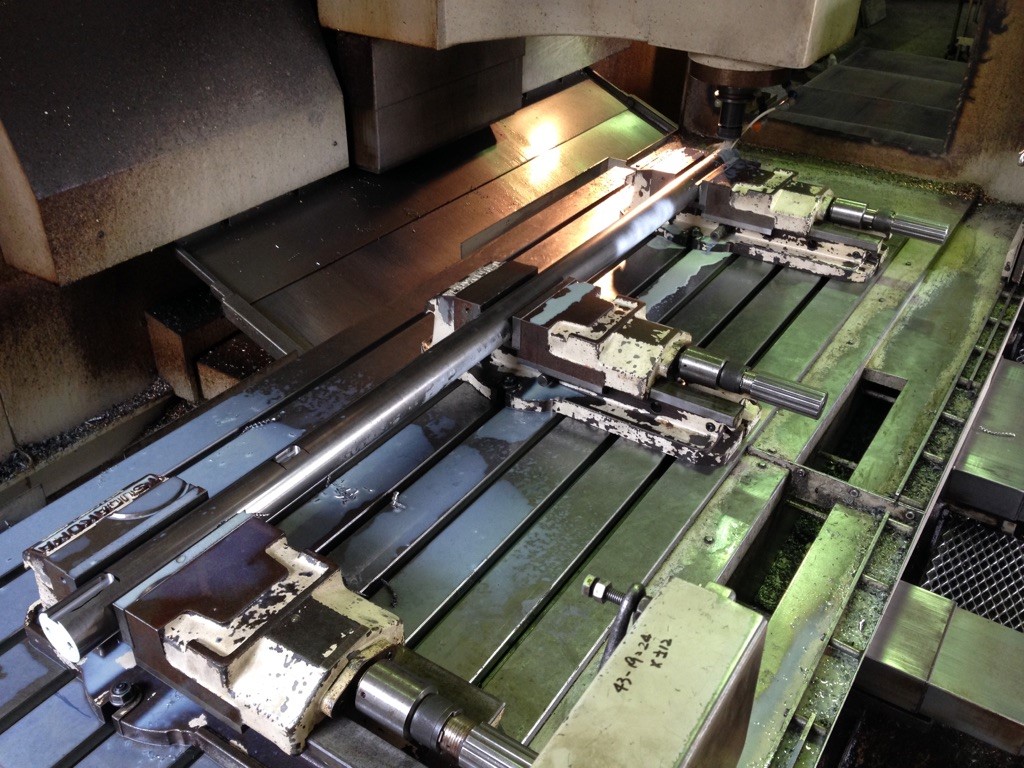

マシニングにセット。
軸の長さが2mあり、1度の段取りでギリギリ両端加工できました。

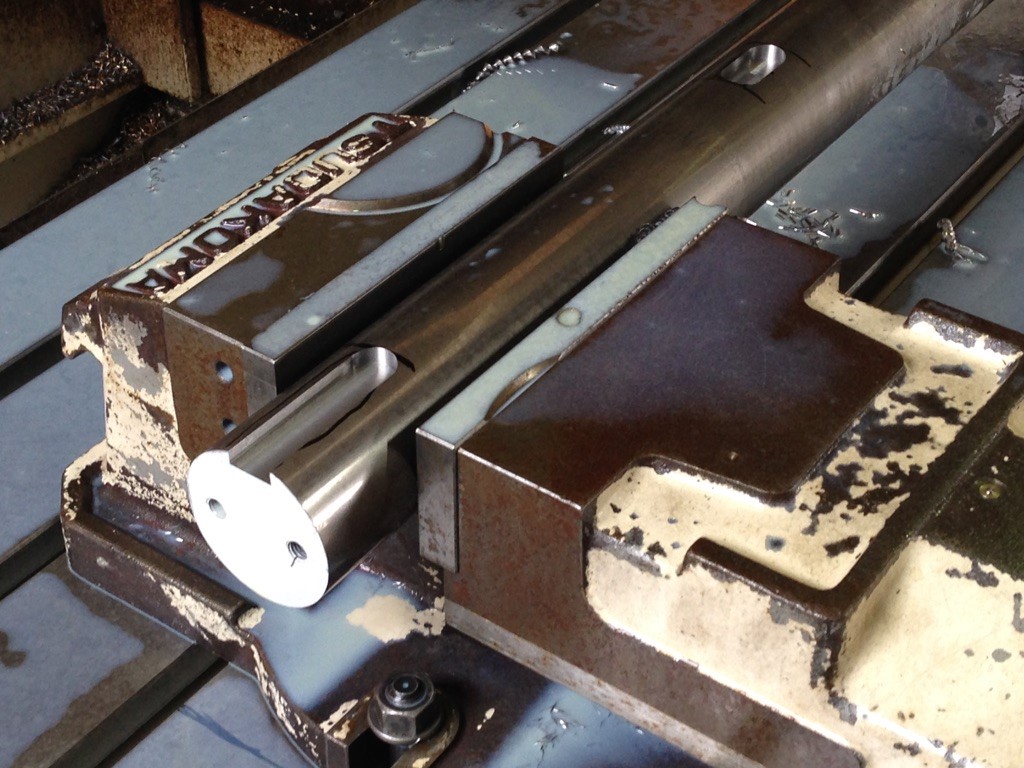

上下加工完了。通りはできる限り精一杯出したので、あとは車輪の方を待つのみです(^^;)
